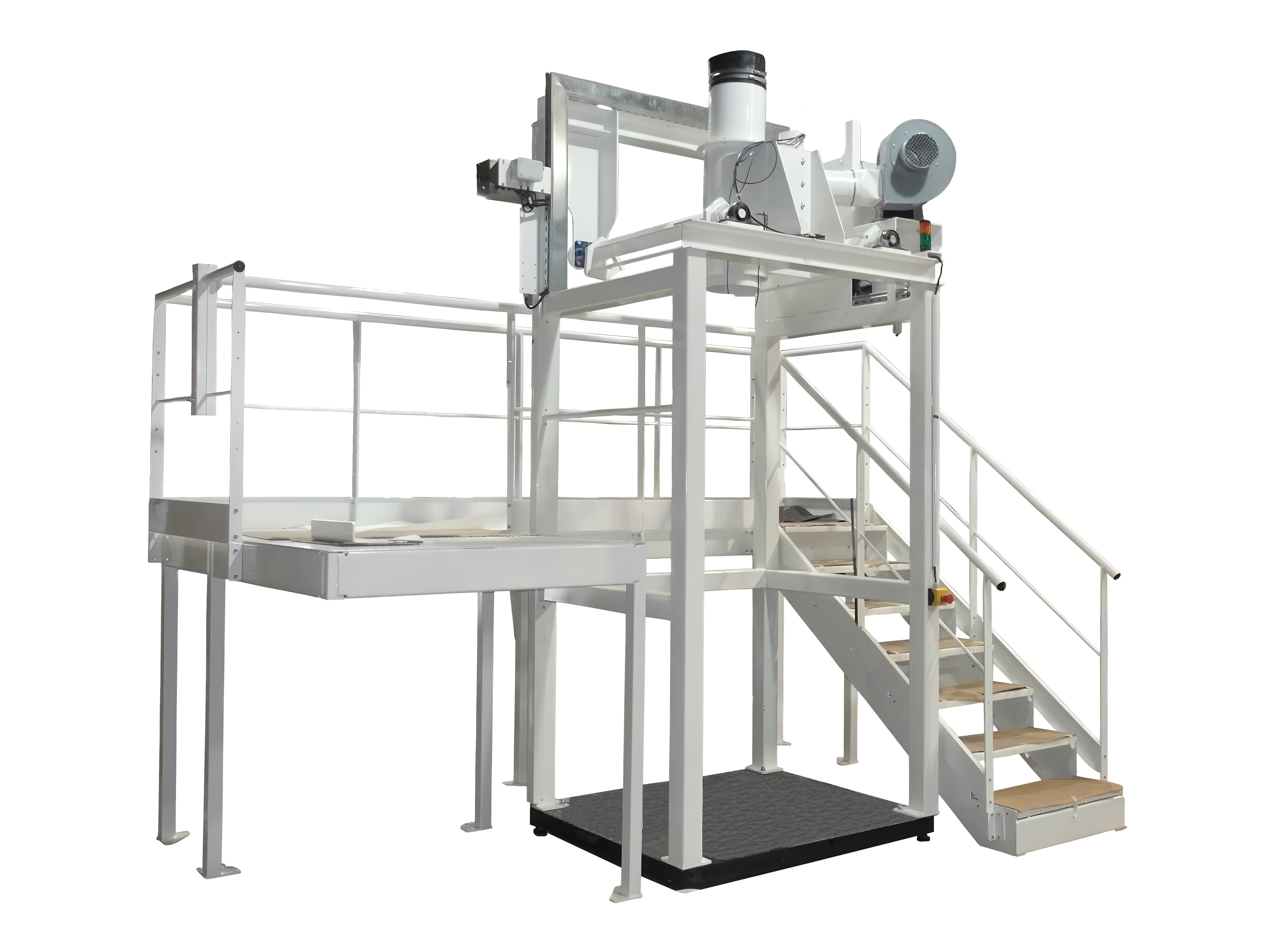

Station automatique de Remplissage Big Bag

Cette station de remplissage conditionne en big bag tout type de produit. Son fonctionnement automatisé est destiné aux cadences élevées.

+ informations complémentaires

Descriptif Technique

Caractéristiques Description et fonctionnement Options et accessoires

Caractéristiques

Données générales

Critères	Données
Type de contenant	Big bag 1 point, 4 points, GRVS, FIBC
Poids du contenant en standard	1200Kg
Poids du contenant en option	Jusqu'à 2 Tonnes
Taille du big bag en standard	900 x 900 x 1100 mm
Taille du big bag en option	Jusqu'à 1100 x 1100 x 2000 mm
Fonctions automatisées	Etanchéité, gonflage, pesage, remplissage, densification
Déchargement du big bag	Chariot élévateur, transpalette ou convoyeur à accumulation
ATEX	Sur demande

Description et fonctionnement

Un fonctionnement automatique

Cette station de remplissage automatisée gère l'ensemble des opérations permettant le remplissage précis de big bag. Les étapes sont gérées successivement et permettent un gain de temps significatif pour l'utilisateur :

Gonflage de l'anneau afin d'étanchéifier la gorge du big bag
Gonflage du big bag afin de bénéficier de tout le volume
Remplissage du big bag
Densification du produit par vibration
Dépose du big bag sur sa palette
Pesage en continu
Gestion du débit afin d'arrêter précisément l'écoulement

Seules les opérations de mise en place du big bag et son retrait lorsqu'il est plein nécessitent l'intervention de l'opérateur.

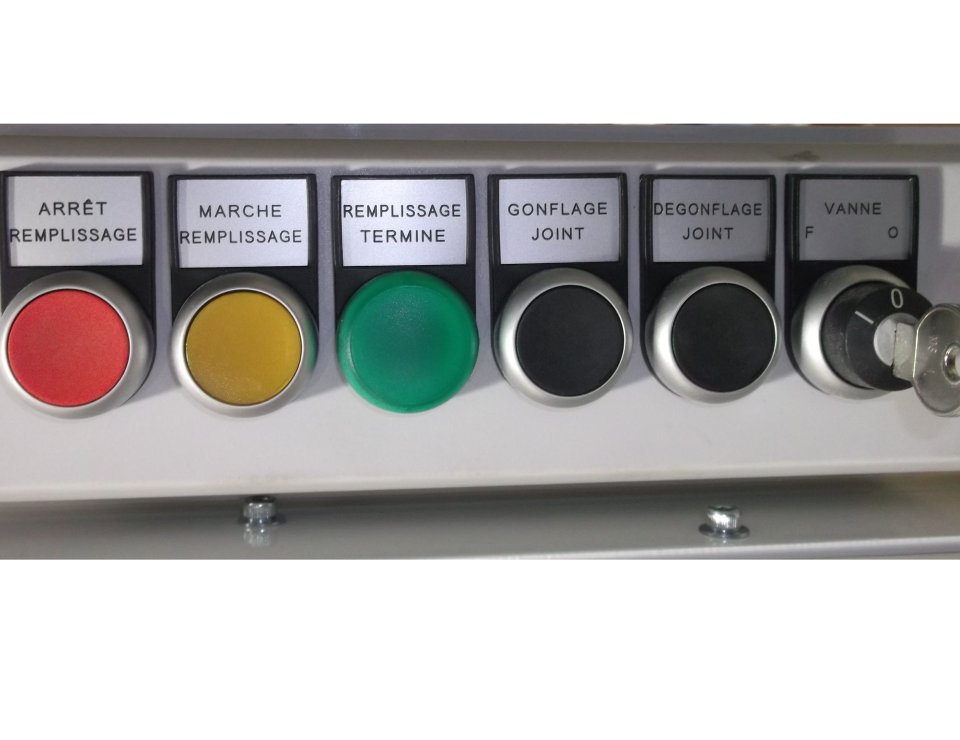

Les opérations restent néanmoins accessibles en mode manuel par l'opérateur.

Un dosage précis

Qu'il s'agisse d'une amenée du produit par vis sans fin, système gravitaire, ou tout autre moyen, la précision de remplissage a toute son importance afin de garantir la productivité du système. Cette précision de la chaîne de pesage est d'autant plus importante dans le cadre d'un pesage commercial.

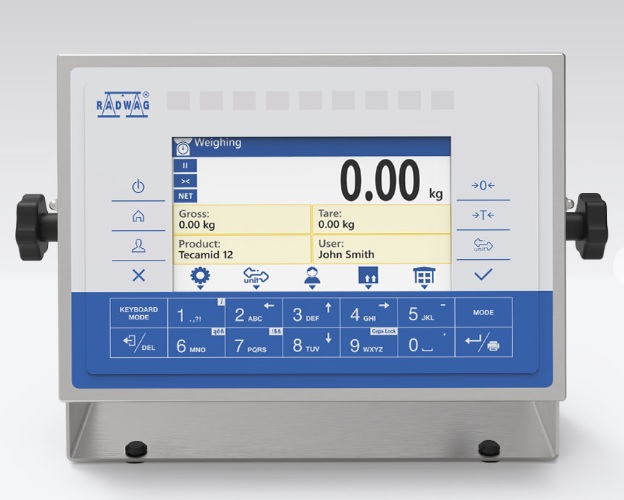

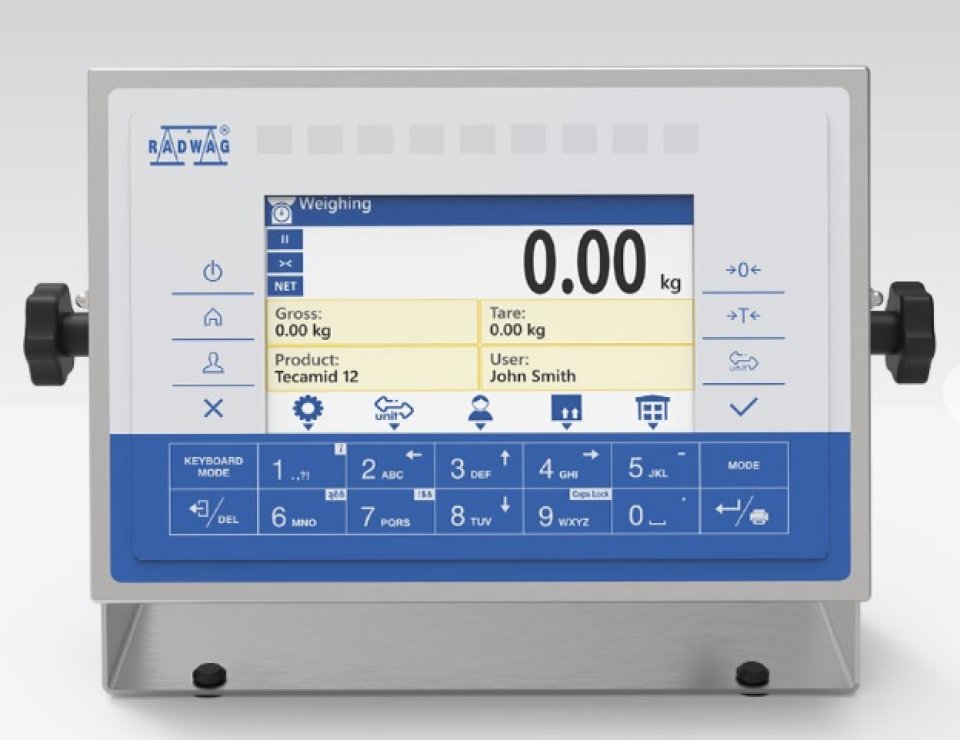

Nos systèmes de pesée Radwag et Dini Argeo permettent de gérer les consignes de remplissage (fonction de dosage) en tenant compte de la queue de chute. Ainsi, couplés aux systèmes de commande des vis sans fin et/ou aux vannes de gestion de l'écoulement (guillotines, papillons, ...), ces systèmes garantissent une précision de remplissage de quelques centaines de grammes sur une base de 2 Tonnes.

Dans le cas d'un pesage commercial, nous sytèmes sont homologués pour un usage réglementé.

Les indicateurs de pesée peuvent travailler par recette et être facilement connectés à des systèmes d'impression et/ou des systèmes de centralisation des données.

Une automatisation partielle ou complète

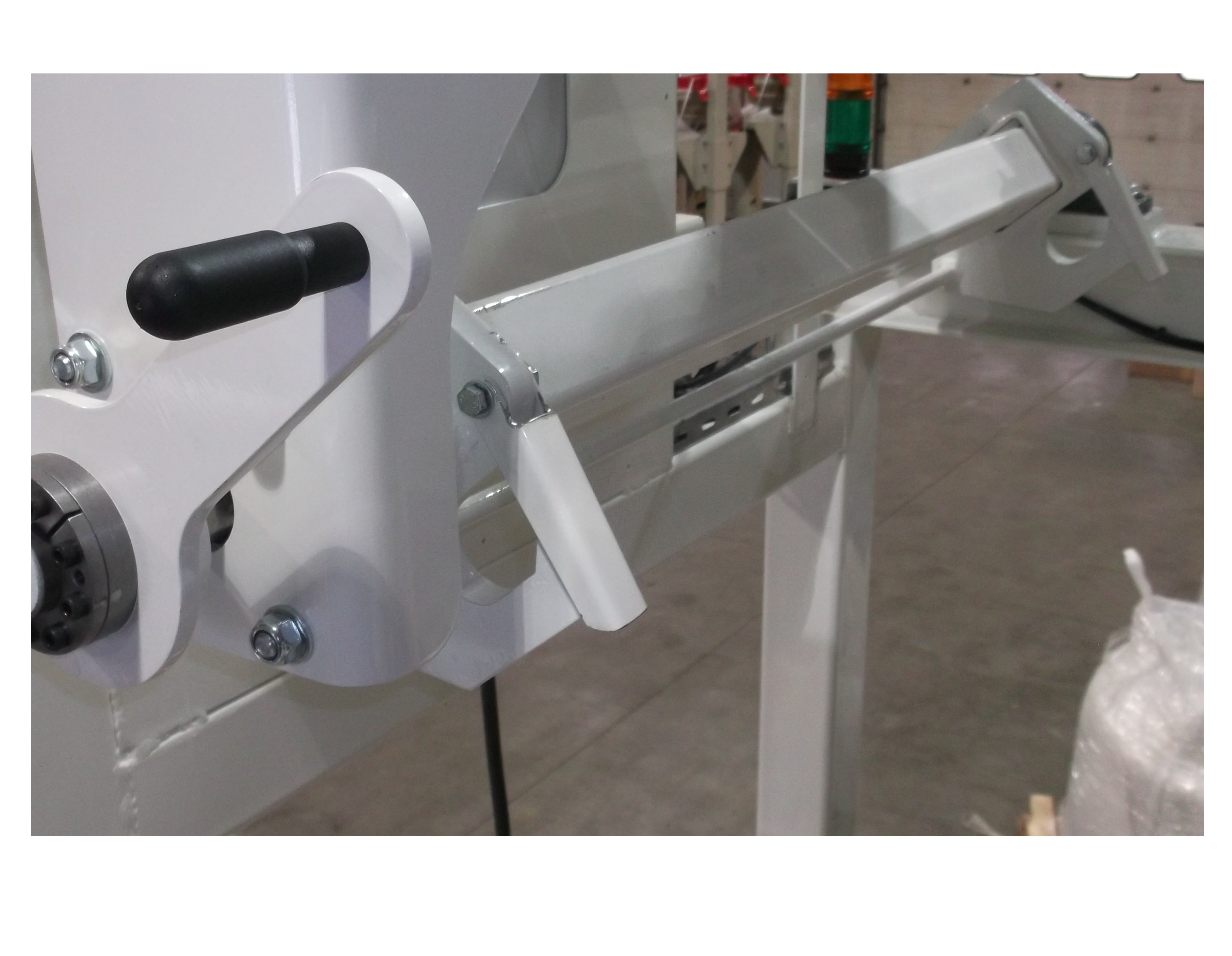

Le décrochage des anses du big bag est simple et rapide.

Dès que le remplissage du big bag est terminé, il suffit à l'opérateur d'actionner les deux manettes de décrochage afin de libérer les anses du big bag.

Ce décrochage existe aussi en version automatisée, par vérins pneumatiques.

Il ne reste plus qu'à retirer le big bag plein avec sa palette via un chariot élévateur ou un gerbeur.

Cette dernière opération peut aussi être automatisée grâce à un convoyeur à accumulation qui permet de stocker les big bag pleins.
