Retourneur de charge 5 Tonnes

Ce retourneur permet de retourner différents types de pièces (panneaux, pierre, béton, tôles, moules, …) jusqu'à 5 tonnes en moins de 3 minutes. Il est équipé, dans le cas de retournement de pièces fragiles et difformes, d'empreintes afin d'épouser la formes des produits .

+ informations complémentaires

Descriptif Technique

Caractéristiques Description et fonctionnement Options et accessoires

Caractéristiques

Données générales

Critères	Données
Capacité standard	5 Tonnes
Capacité en option	Jusqu'à 10 Tonnes (suivant position du centre de gravité)
Temps de basculement	Inférieur à 3 minutes
Angle de basculement	180°
Dimensions des produits à retourner	5000 x 3000 x 200 mm en standard. 5000 x 3000 x 800 mm en option
Ajustement au format	Fixe. Automatique en option.
Revêtement des tables	Acier peint en standard. Bois, PEHD, PE-UHM, caoutchouc, inox, en option
Forme des tables	Plane en standard. Contreformes en option.
Type d'industrie	Béton, métaux, bois,

Données techniques

Critères	Données
Actionneurs	Vérins hydrauliques à pilotage électrique
Energie	Electrique 3 x 400Vac ou 3x460V ou 3 x 230Vac
Puissance	Inférieure à 7000W pour le modèle 5 Tonnes
Type de pilotage	Par commande bimanuelle ou inséré dans une ligne de production
Fonctionnement	Par appui maintenu ou synchronisé avec d'autres machines
Environnement	Intérieur. Extérieur en option
Atex	Non

Description et fonctionnement

Un retourneur qui s'adapte

En forme de V ou légèrement arrondies, avec ou sans rainures, présentant ou non de petites excroissances, etc…, les pièces destinées au secteur de l’industrie ou du bâtiment préfabriqué ne ressemblent pas toujours à de parfaits panneaux parallélépipédiques.

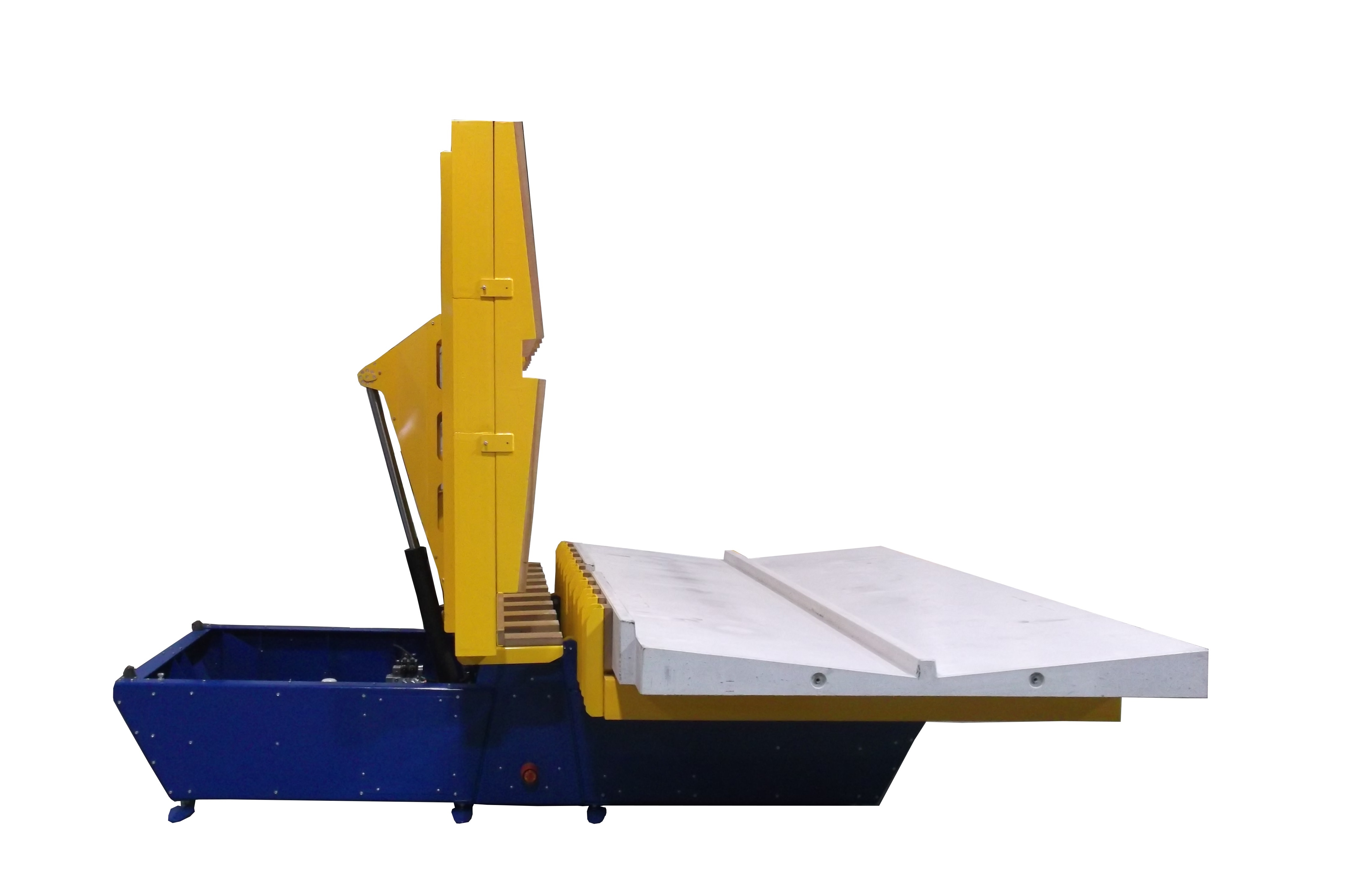

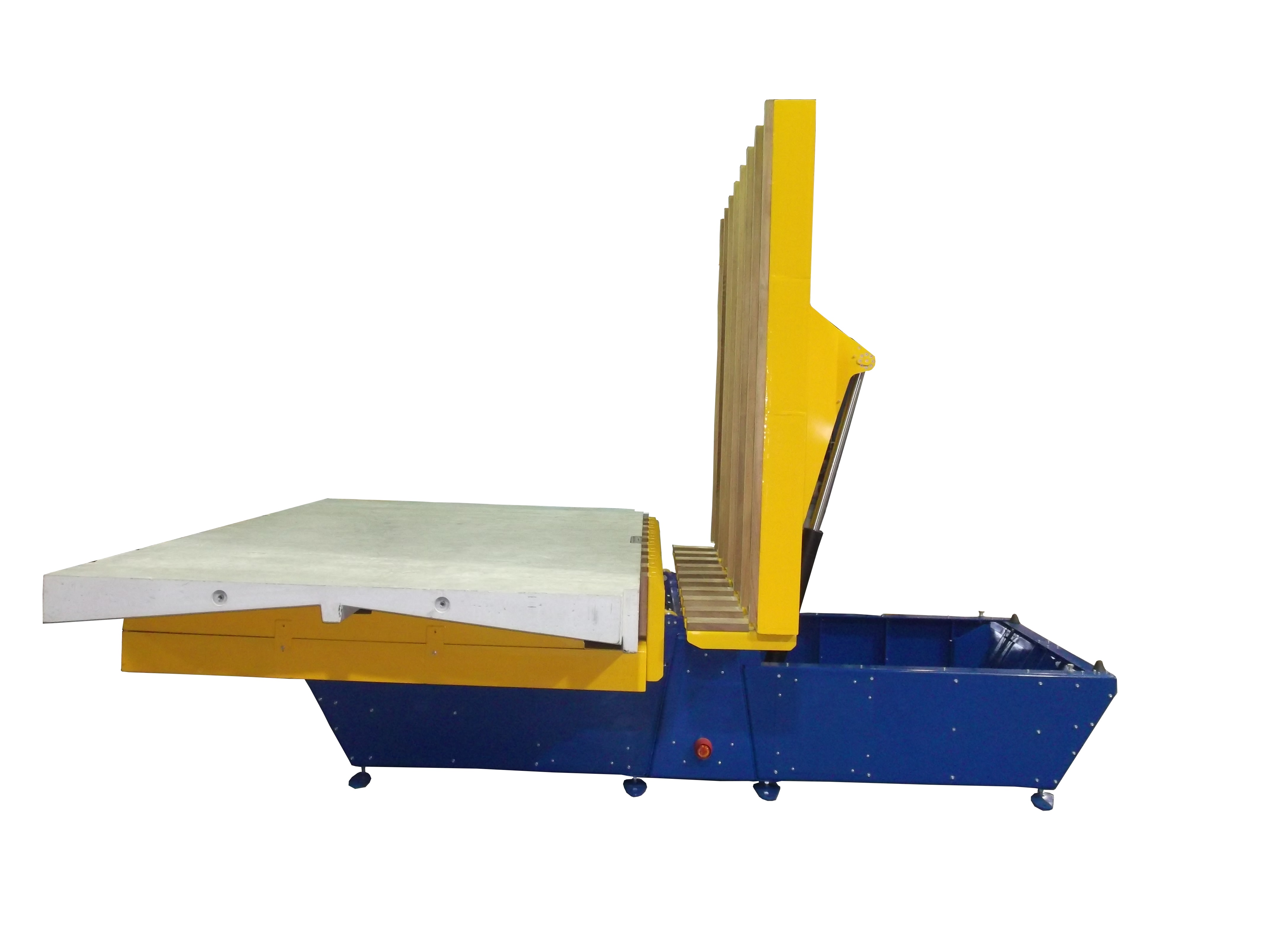

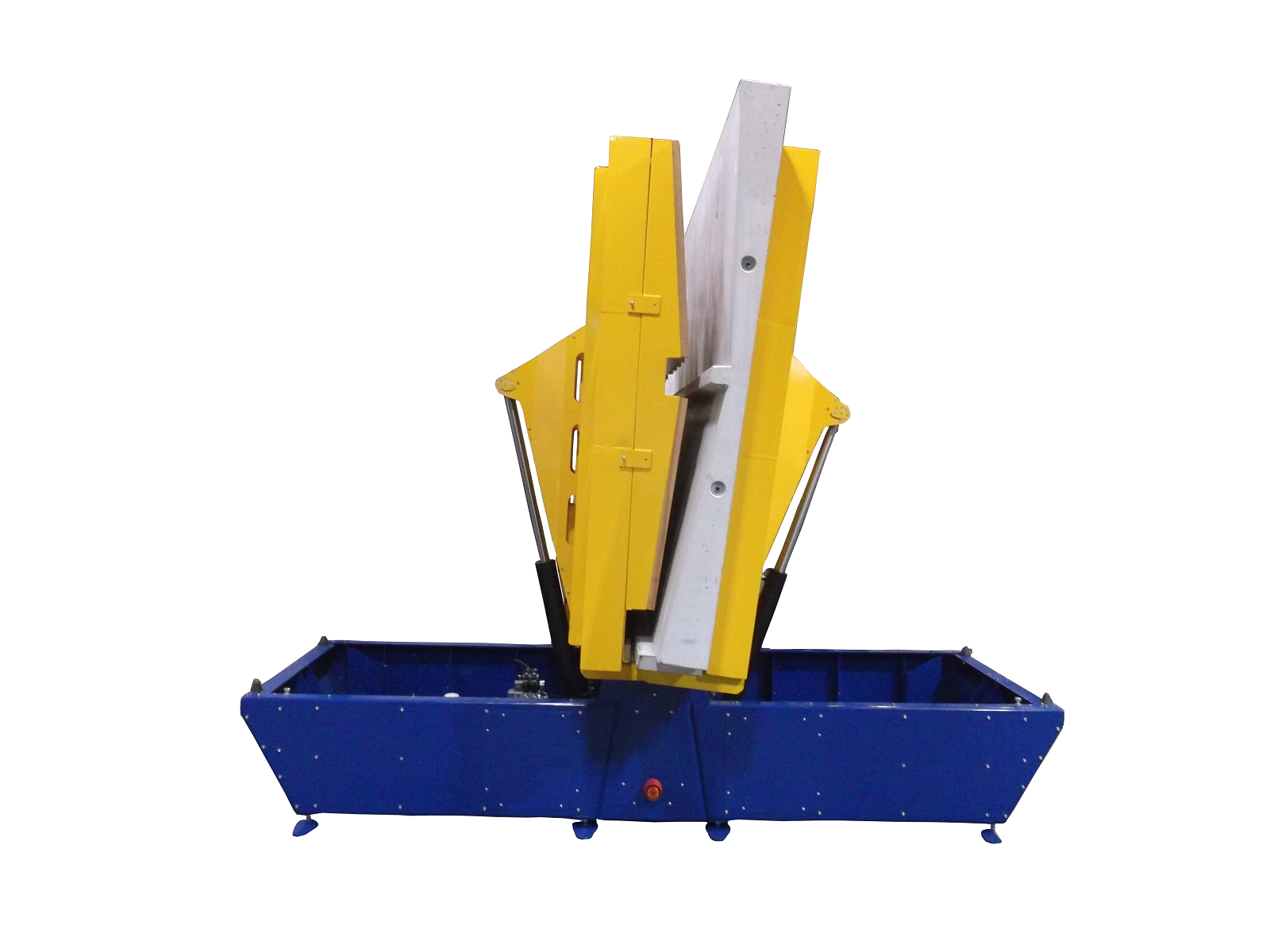

Les retourner de 180° pour les changer de face, surtout quand ils mesurent plus de 5 mètres de longueur, nécessite un équipement adapté et empreint de sécurité.

Atteignant des capacités en charge utile de 5 tonnes, ce retourneur grande capacité est également capable de prendre en charge des produits beaucoup plus modestes.

Solution idéale pour retourner rapidement les panneaux, les paquets de tôles, les marbres ou les ossatures bois, ce retourneur ne nécessite aucun changement de configuration pour les pièces à forme simple.

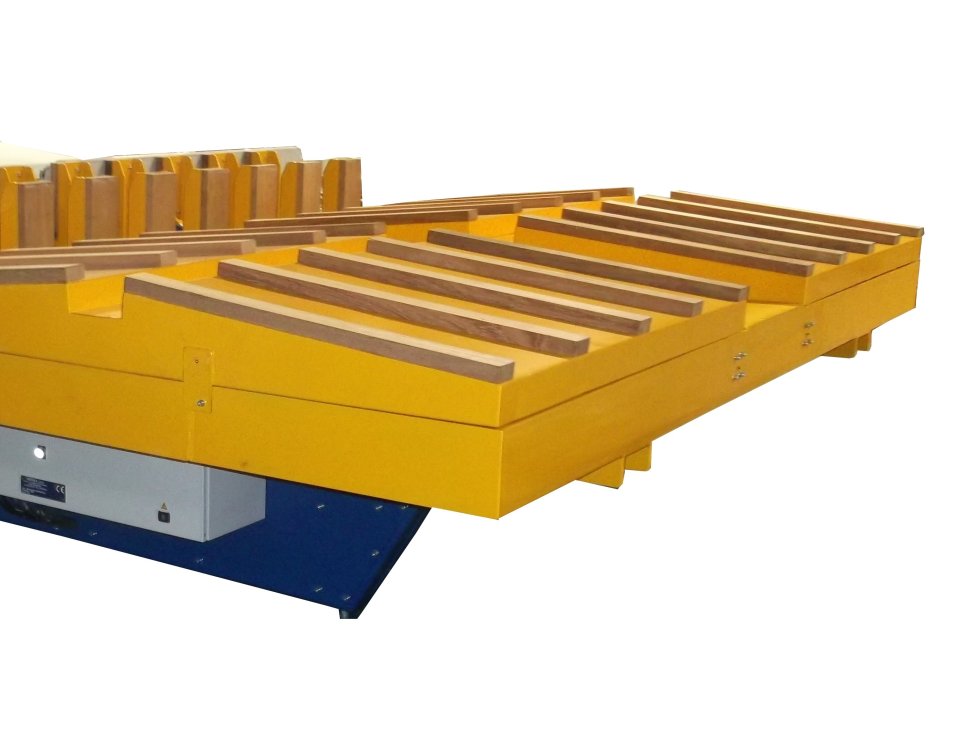

Dans le cas de produits à forme spécifique, une contreforme ammovible peut être utilisée afin de faciliter le retournement de la pièce.

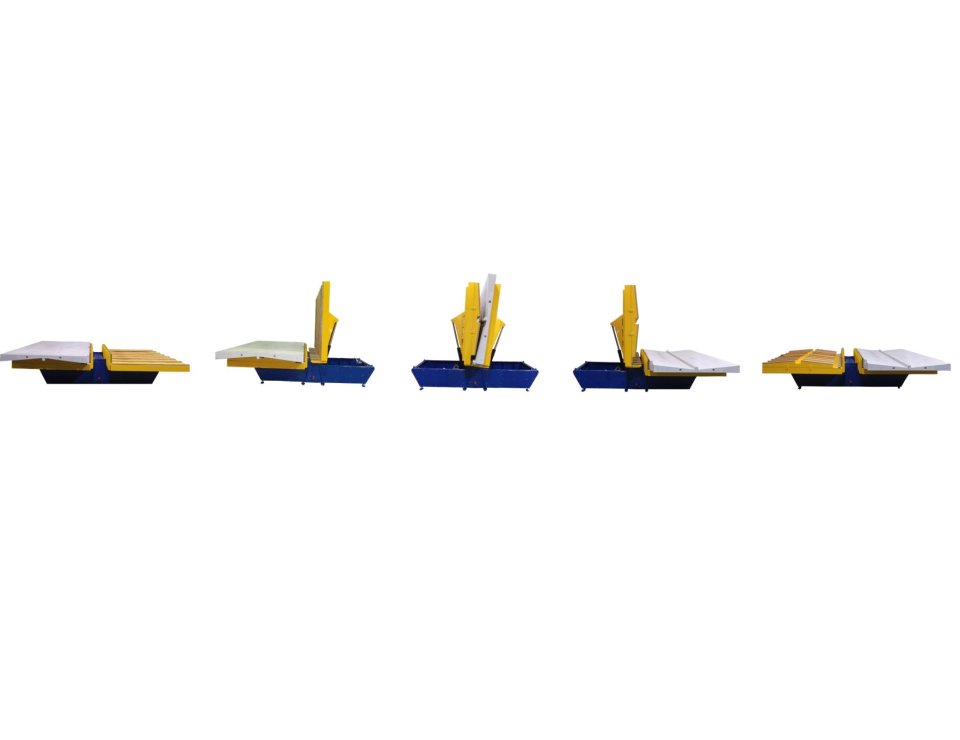

Un fonctionnement simple et sécurisé

Nativement, le retourneur de charge 5 tonnes est équipé d'un système de pilotage par commande bimanuelle. Ainsi, l'opérateur conserve la supervision de l'opération de retournement tout en restant à distance réglementaire de la pièce en mouvement.

Le fonctionnement est semi-automatique. De ce fait, l'opérateur n'a pas à se soucier des mouvements réalisés par le retourneur. Il autorise simplement le fonctionnement.

Dans le cas où l'opérateur relâche les commandes, le retourneur s'immobilise immédiatement, garantissant ainsi la sécurité du produit et des utilisateurs. Le cycle pourra reprendre ou au contraire revenir au départ suivant le souhait de l'opérateur.

Concernant le chargement et déchargement des pièces, ce retourneur offre des possibilités très intéressantes puisque la face supérieure du produit est toujours dégagée. Ainsi, il suffit d'un gerbeur, d'un chariot élévateur ou d'un pont roulant pour manutentionner les pièces.

Dans cas d'une insertion dans une ligne de production, des convoyeurs embarqués assurent le chargement et le déchargement automatique des produits avec éventuellement des fonctions de bypass.
