Basculeur palettiseur de bobines

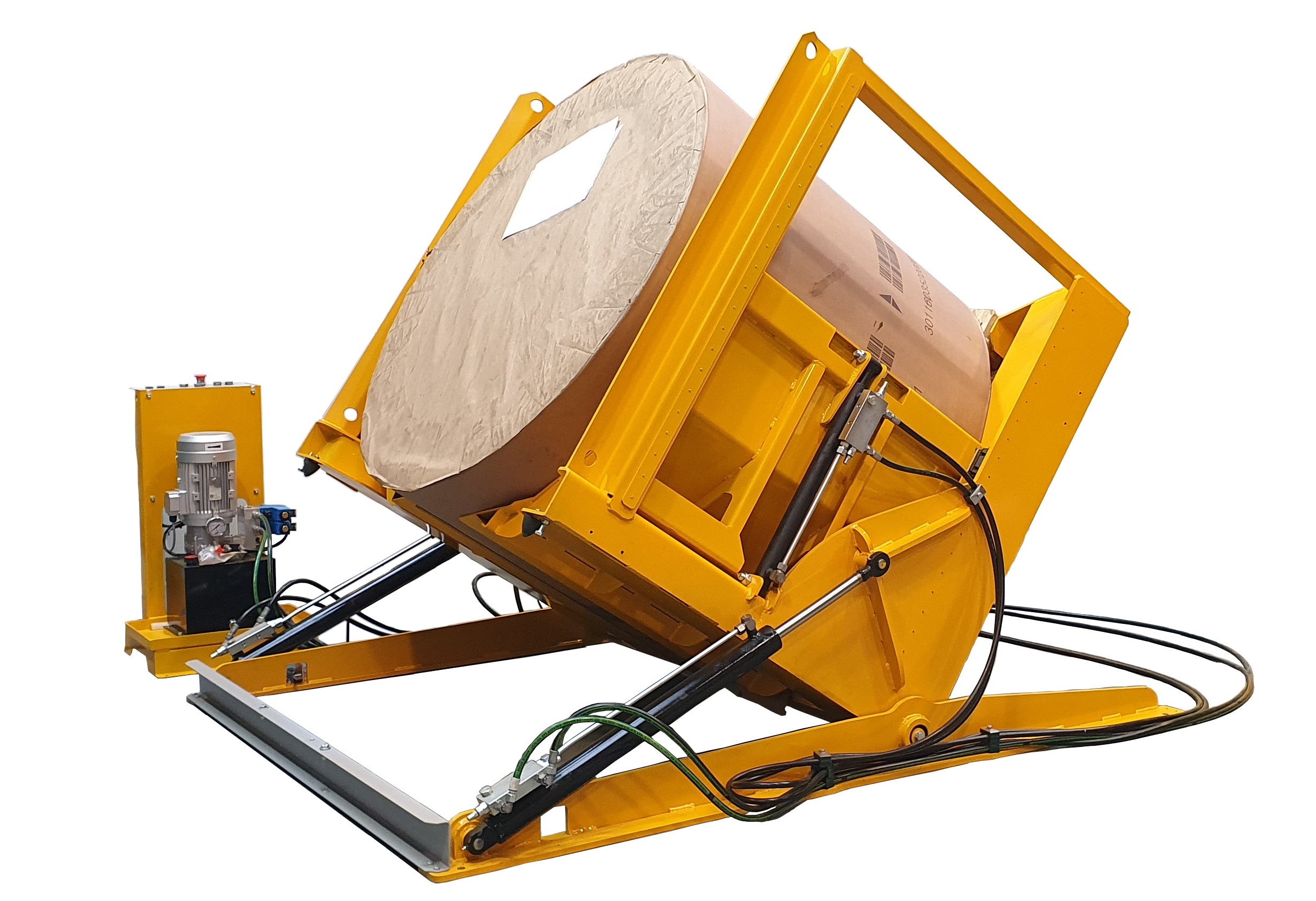

Grâce à son système hydraulique performant, ce basculeur-palettiseur peut prendre en charge tout poids de bobines jusqu’à 2 tonnes et en moins de 20 secondes les basculer pour les palettiser ou dépalettiser.

Chaque basculeur-palettiseur s’adapte naturellement aux différentes dimensions de bobines.

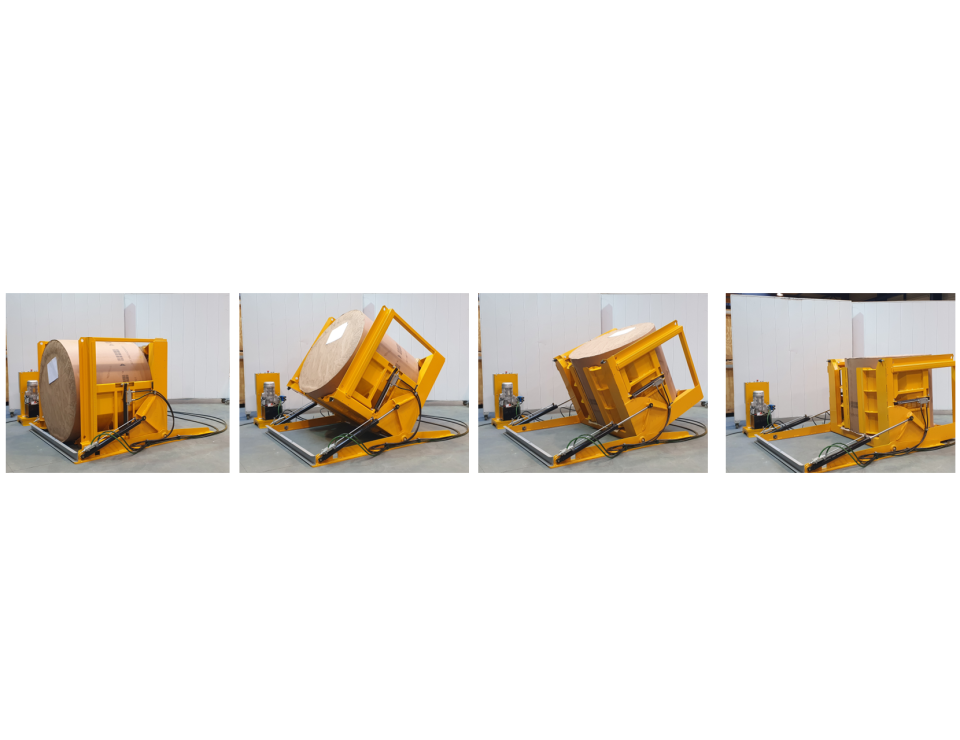

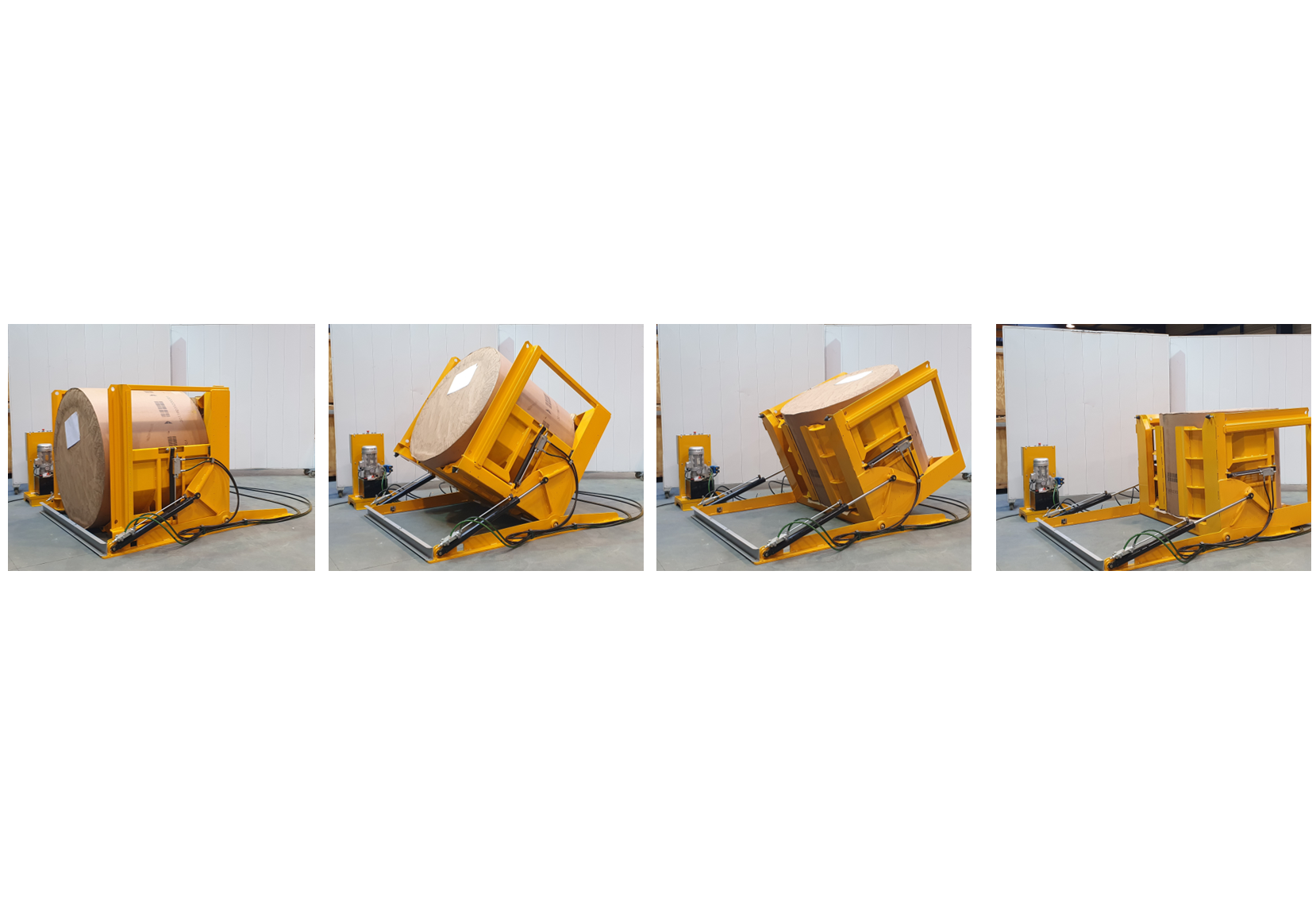

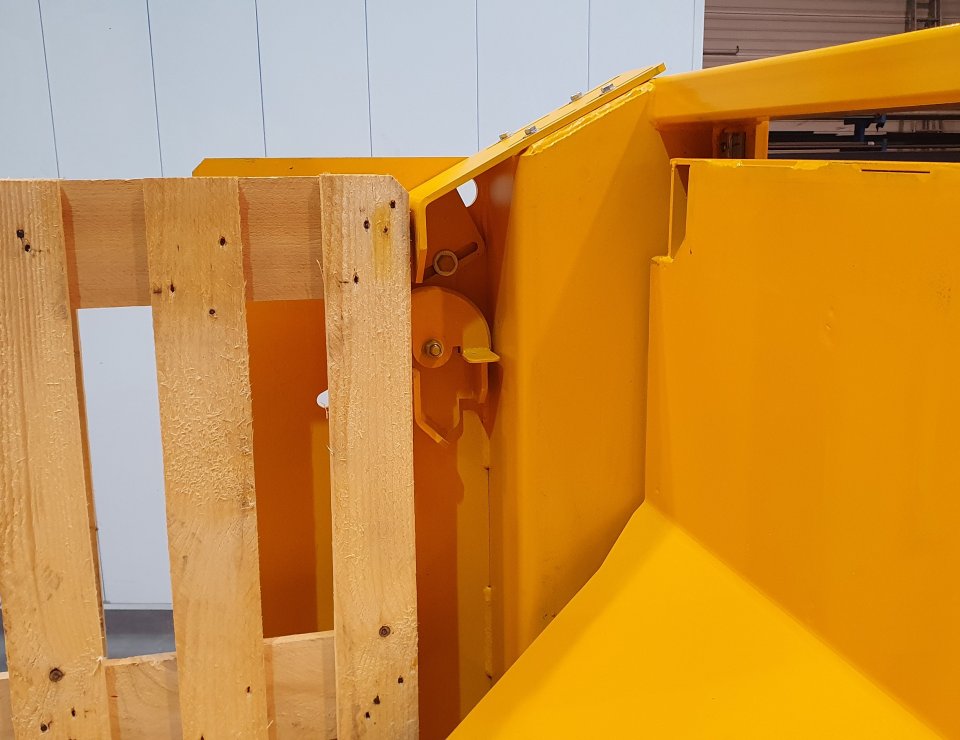

En mode palettisation, les bobines arrivent couchées. Les palettes sont, quant à elle, insérées verticalement dans un logis spécifique, éliminant ainsi tout risque d’accident postérieur dû à une palette mal positionnée. L’ensemble sera verticalisé lors du pivotement de 90°. Le déchargement se fait soit par à un engin de manutention ou par un système automatique de ligne (voir section chargement-déchargement des bobines pour plus de détails).

Le mode dépalettisation fonctionne à l’inverse. Les bobines dressées sur leurs palettes sont déposées sur le plateau, basculées de -90°. La palette peut alors être retirée sans danger.

La forme en V très marquée du plateau de dépose gère naturellement le centrage latéral de la bobine (axe x).

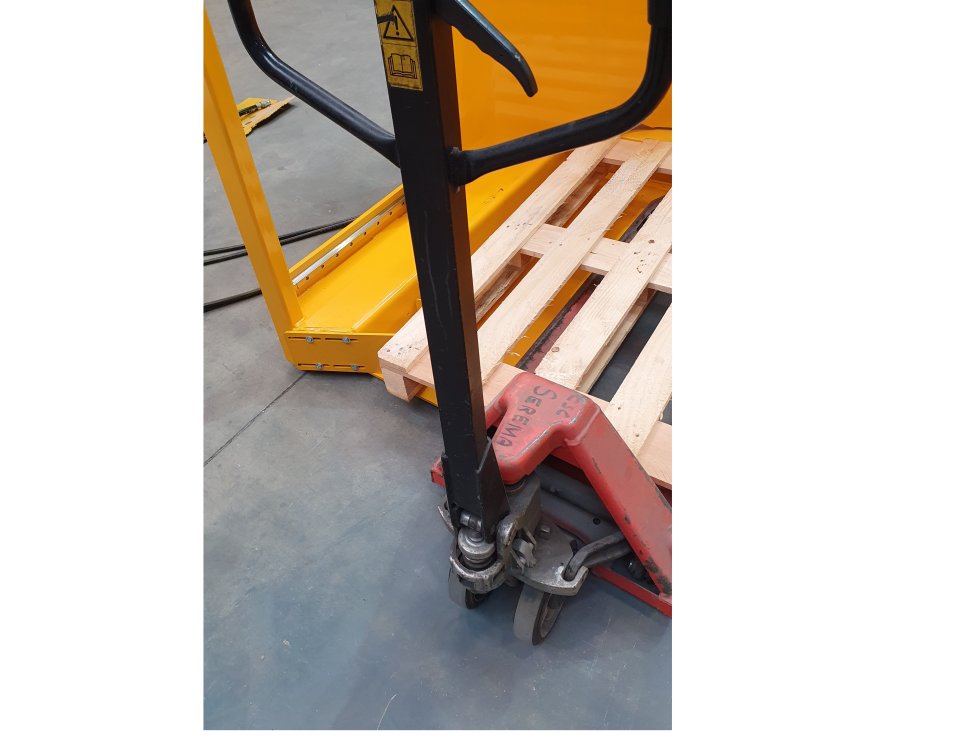

Notons, au passage, que ce plateau n’est pas constitué d’un seul élément mais de deux. La partie centrale a été laissé ajourée intentionnellement. Elle permet l’utilisation de moyen de chargement au sol soit automatique (type rail, transbordeur ou …) ou d’engins de manutention (allant du transpalette aux chariot élévateurs). La dépose par le dessus est également possible.

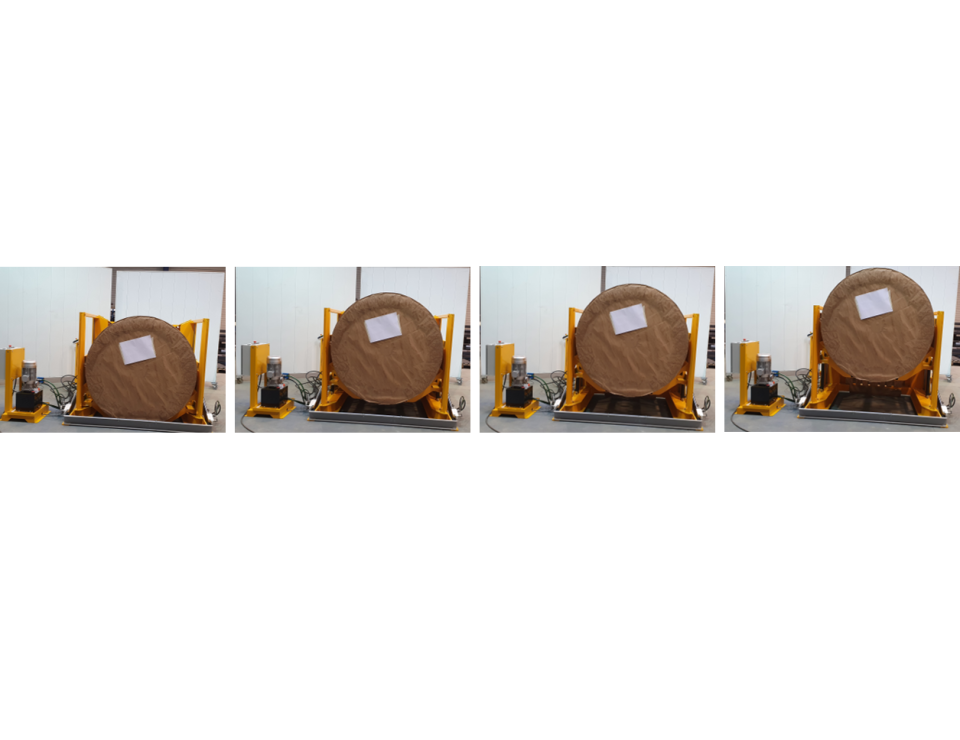

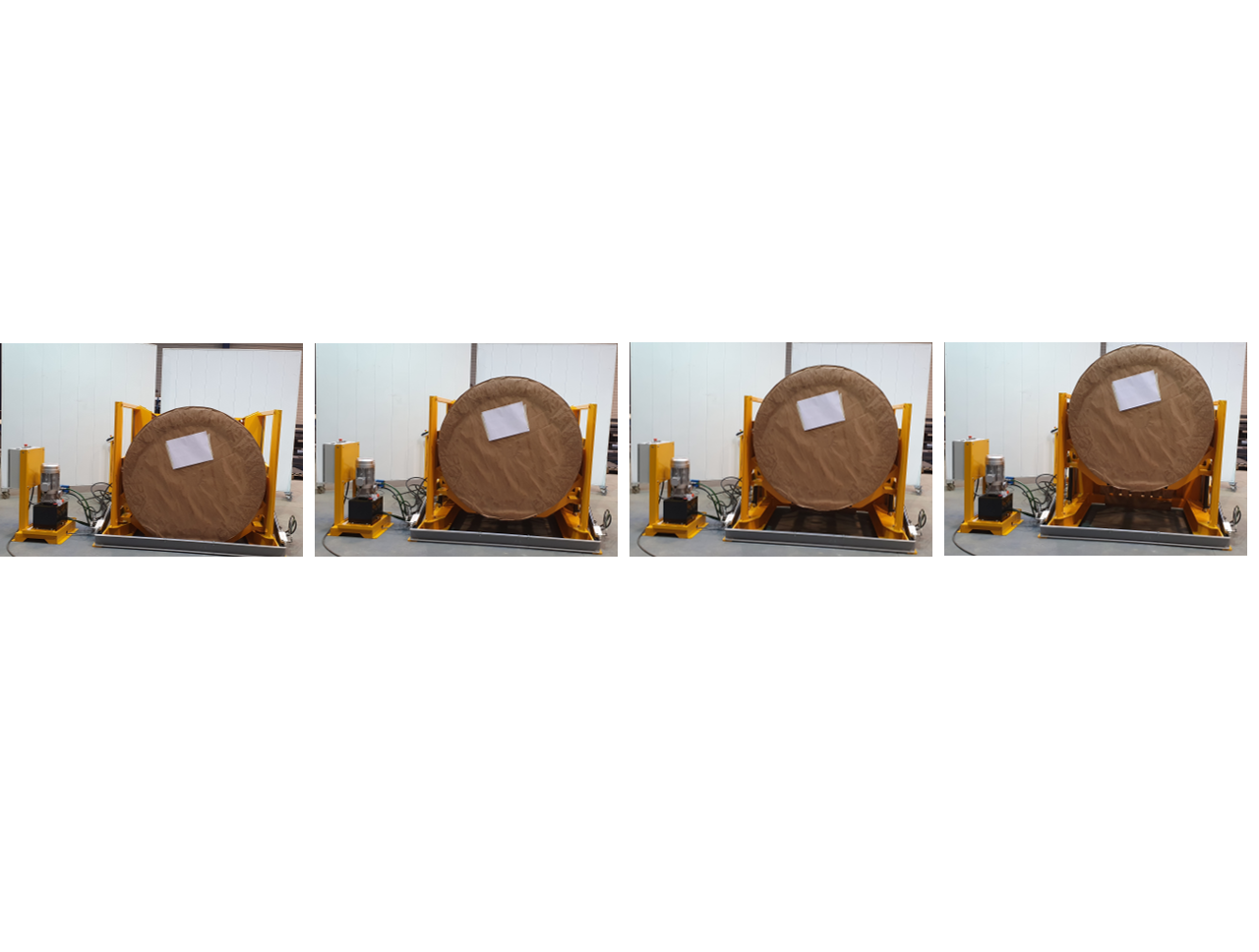

Pour centrer selon le dernier axe (axe y) la bobine sur la palette, le plateau en V chargé de la bobine s’élève. Cette élévation peut être réalisée, comme les autres opérations, soit par l’opérateur via un simple appui maintenu sur le bouton de commande, soit de façon automatique grâce à un système de capteurs.
