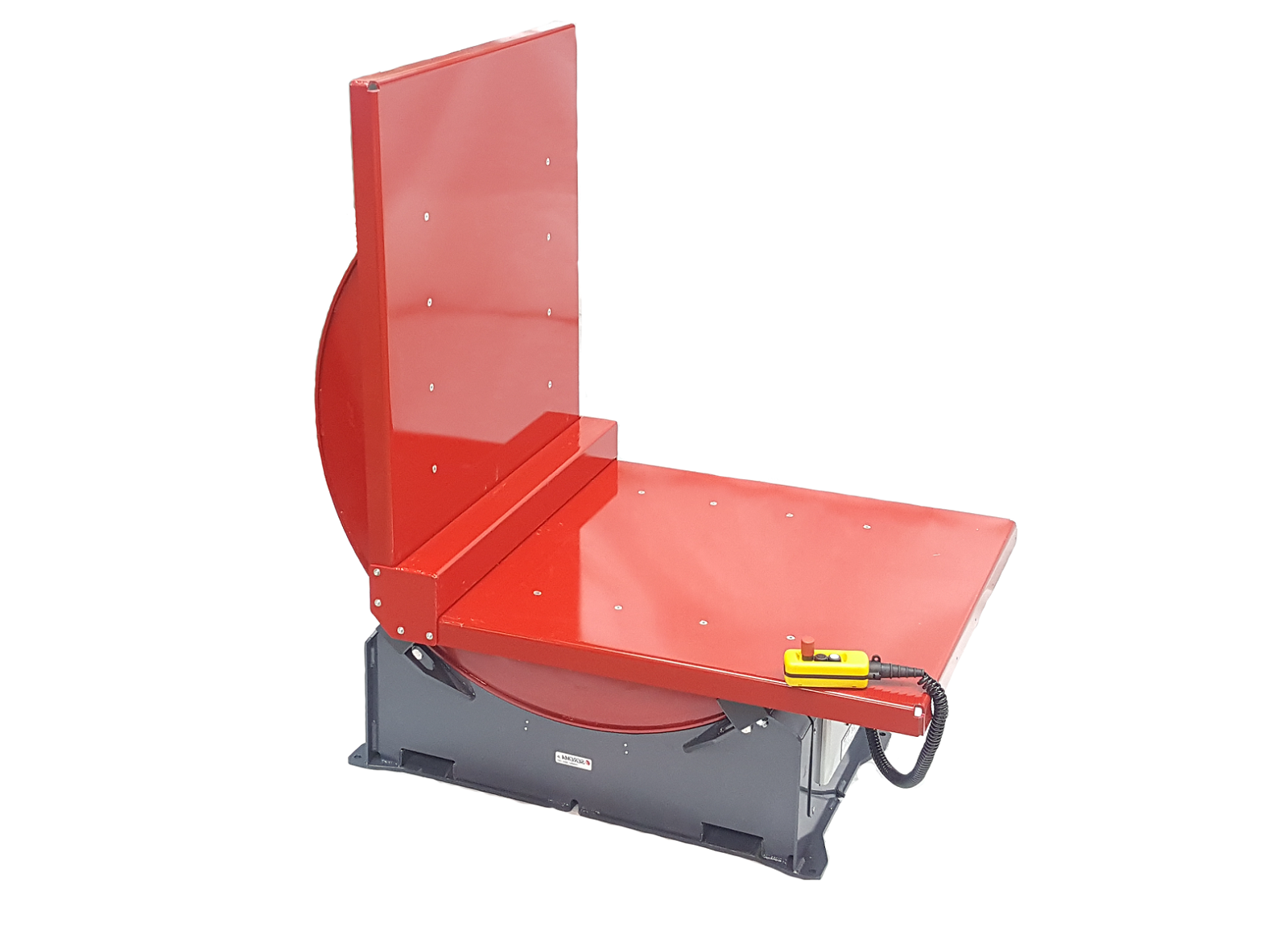

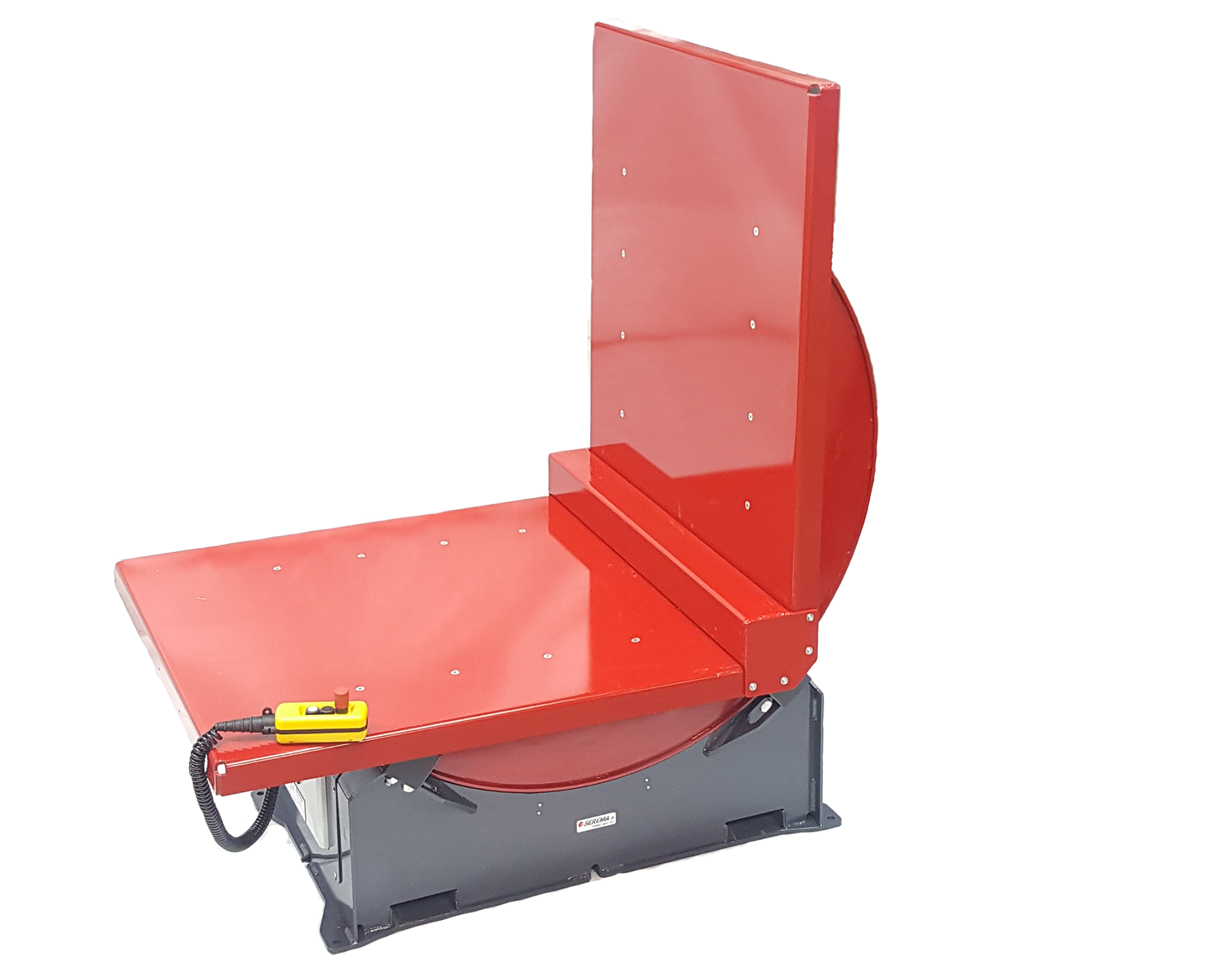

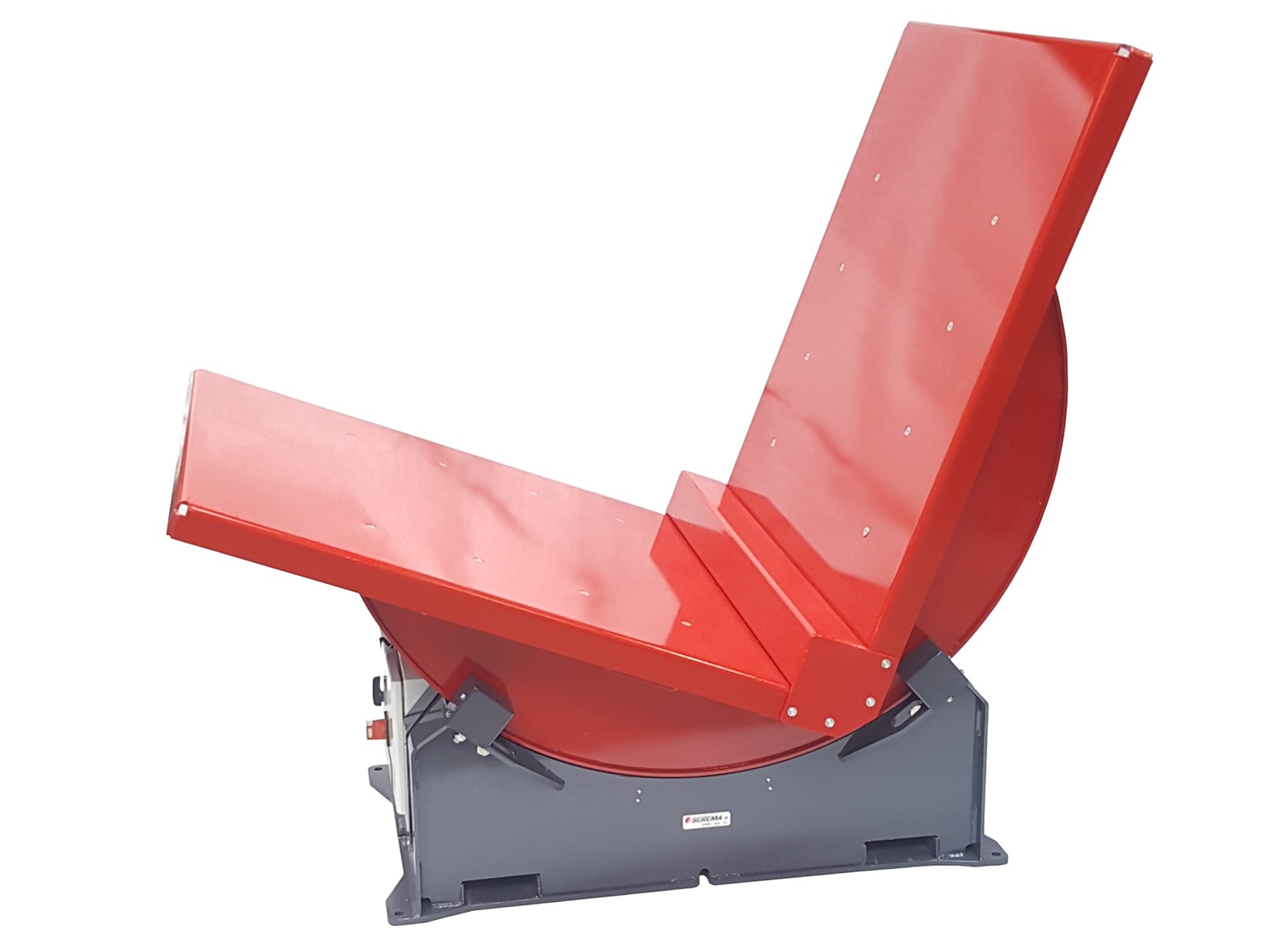

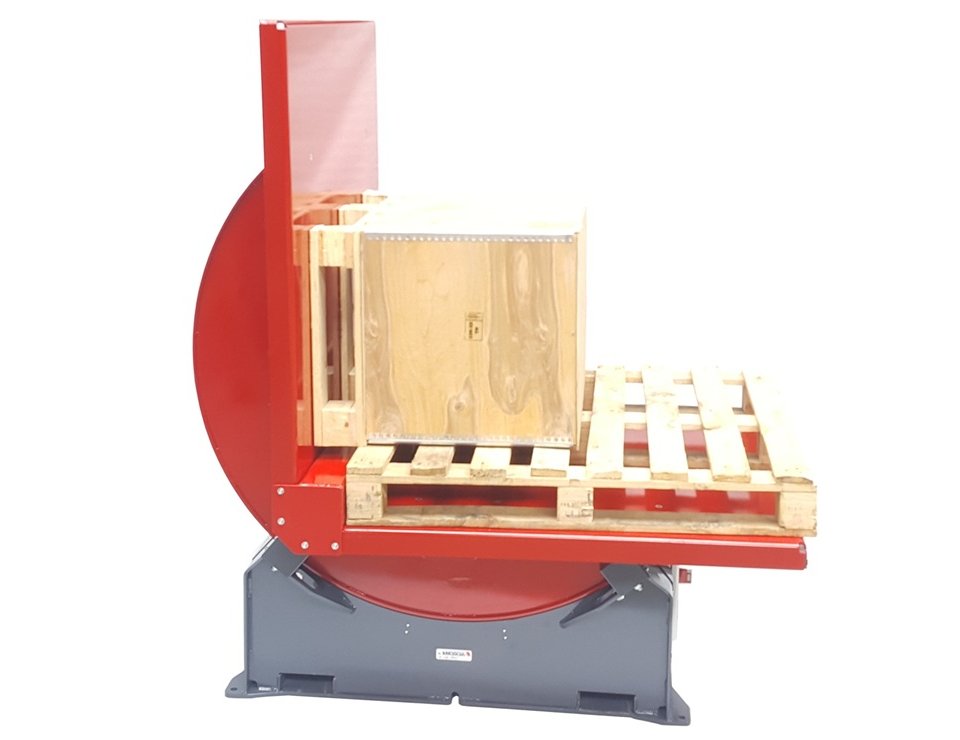

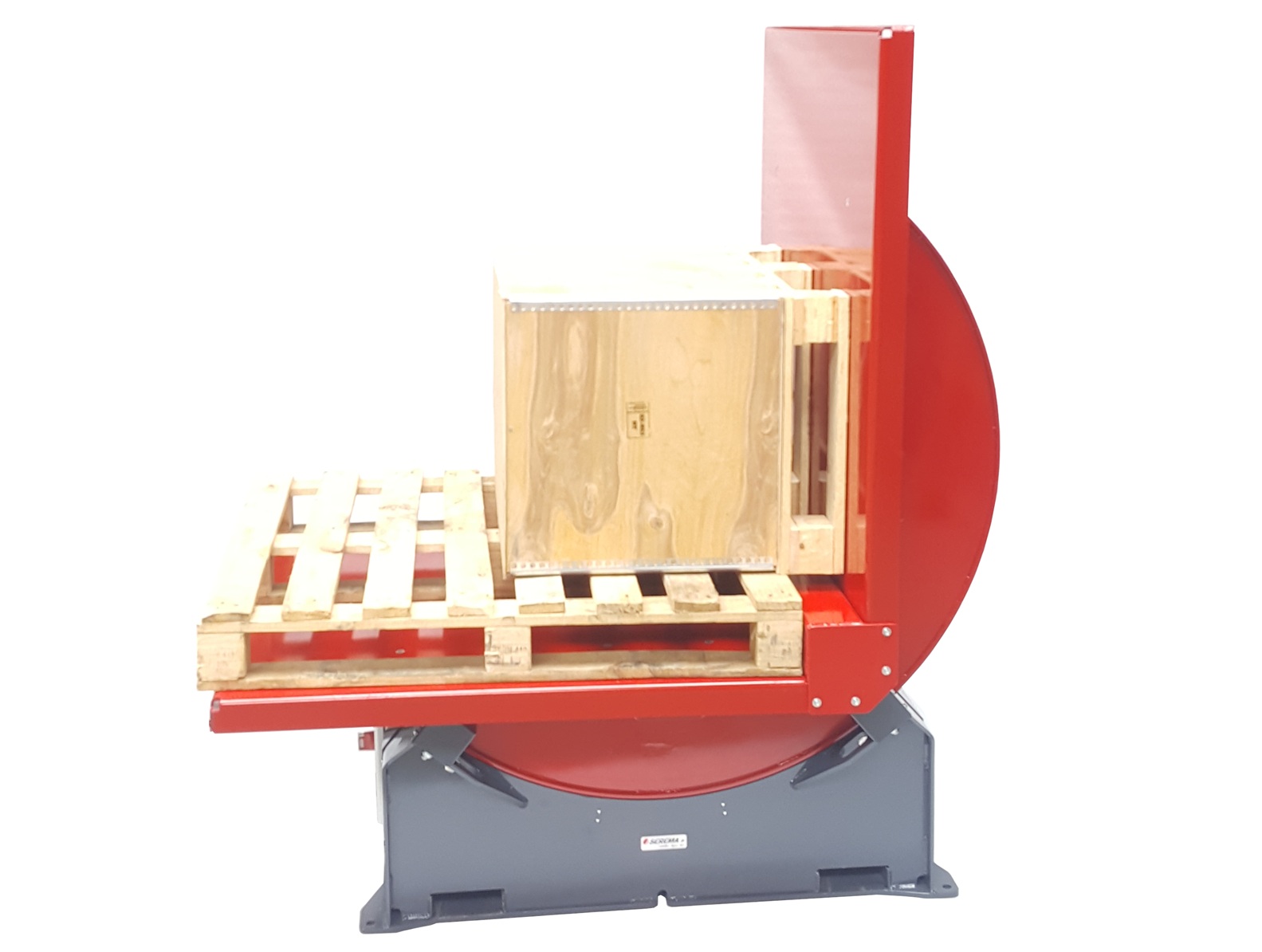

Basculeur retourneur de charge 90°

Les basculeurs retourneurs de charge très compacts et très robustes assurent le pivotement jusqu'à 90° de la charge dans un temps record.

Tous types de charges peuvent être basculées : moules, pièces mécaniques, palettes, bobines, cylindres, caisses, fûts,...

Leur fonctionnement électrique doux et progressif permet de basculer des charges de quelques kilogrammes à plus de 5 tonnes en toute sécurité.

Ils sont produits en standard jusqu'à 2 tonnes.

+ informations complémentaires

Descriptif Technique

Descriptif Technique

Caractéristiques

Caractéristiques

Données générales

Critères Données
Capacité standard 2 Tonnes
Capacité en option Jusqu'à 5 Tonnes
Temps de basculement De 20 à 50 secondes suivant la CMU
Angle de basculement De 0 à 90 °
Dimensions des tables Suivant besoin
Revêtement des tables Acier peint en standard. Bois, PEHD, caoutchouc, en option
Forme des tables Plane en standard. Toutes formes disponibles en option.
Bridage de la charge En option, par sanglage, vissage, ...

Données techniques

Critères Données

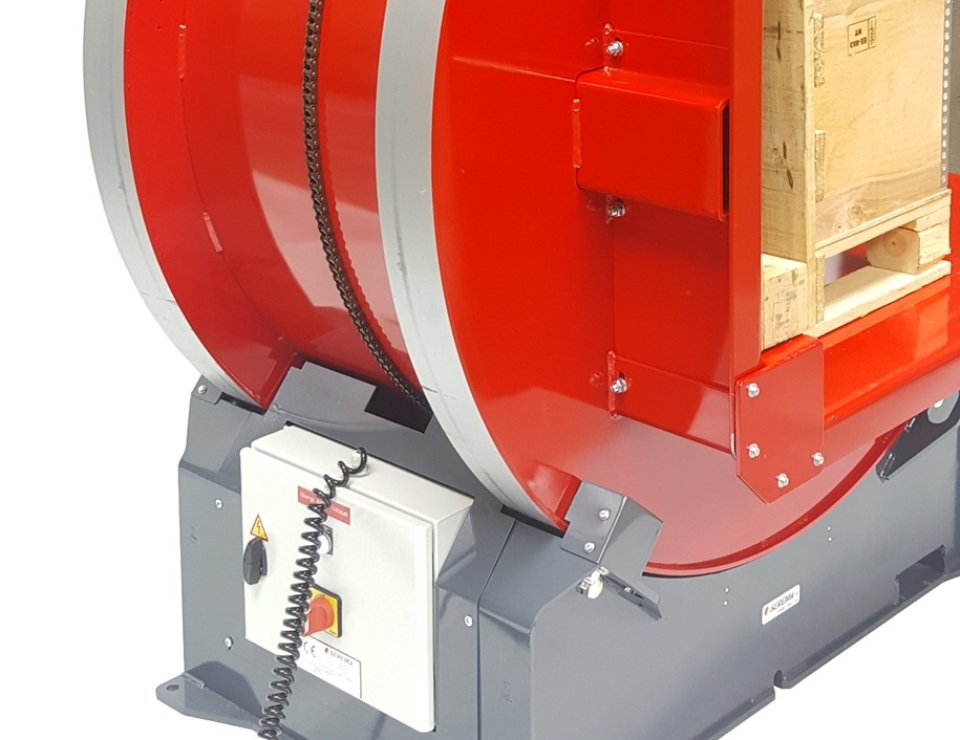

Actionneur Motoréducteur électrique freiné
Energie Electrique 3 x 400Vac ou 3 x 230Vac ou 1 x 230Vac
Puissance Inférieure à 1500W pour le modèle 2 Tonnes
Type de pilotage Par boite à boutons magnétique avec câble spiralé de 4m
Fonctionnement Par appui maintenu en standard. Automatisé en option
Déplaçable Oui, par chariot élévateur ou pont roulant
Environnement Intérieur. Extérieur en option
Atex Non
Poids Environ 800Kg pour le modèle 2 Tonnes
Description et fonctionnement

Description et fonctionnement

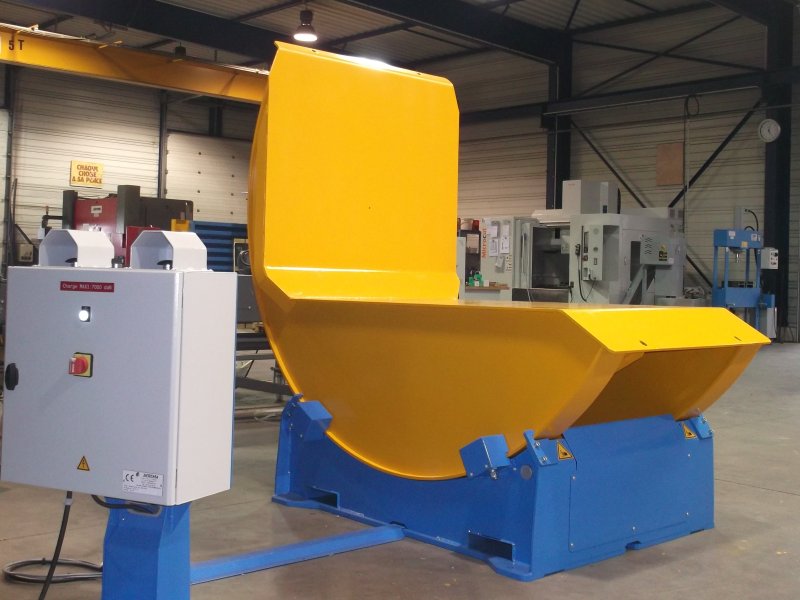

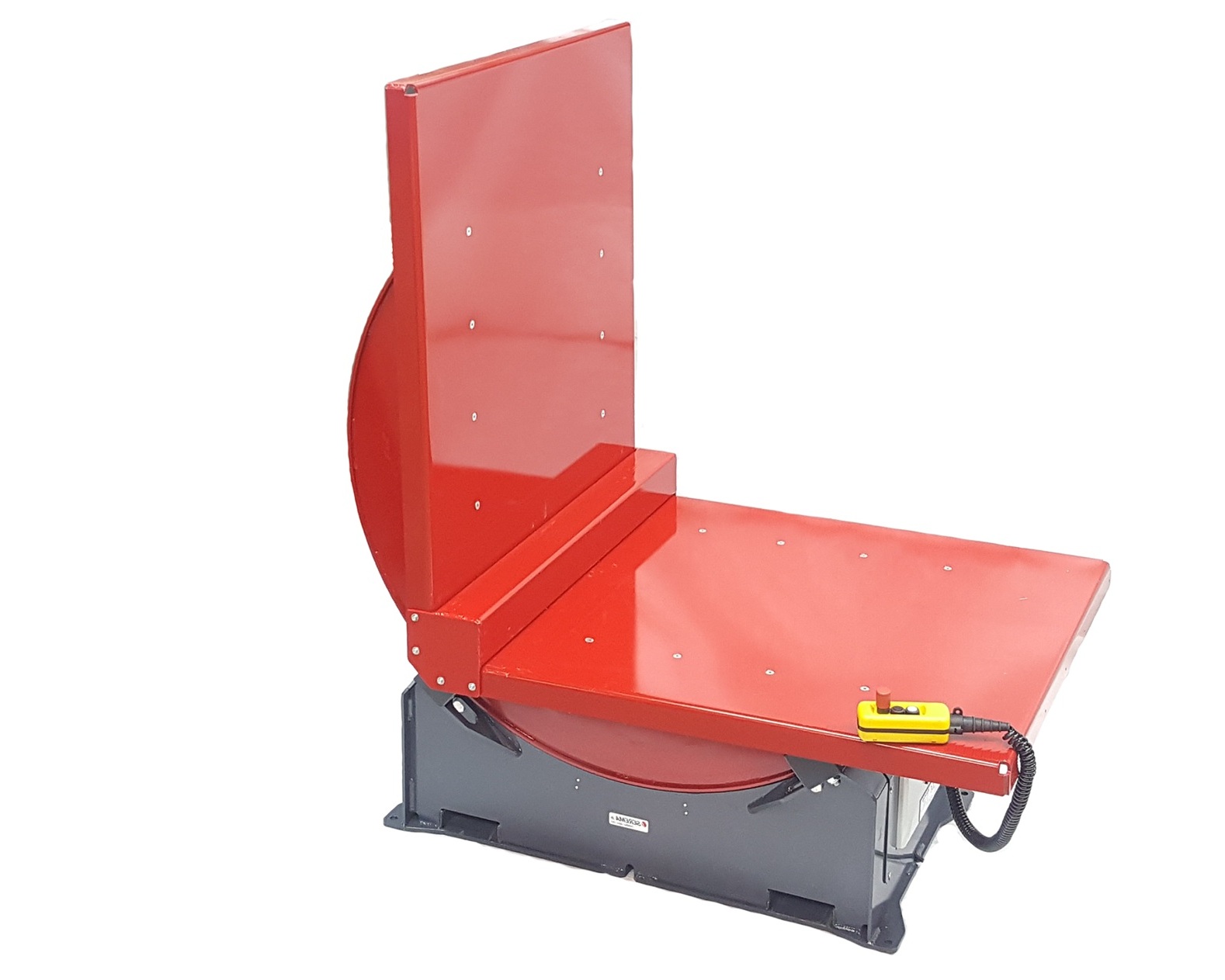

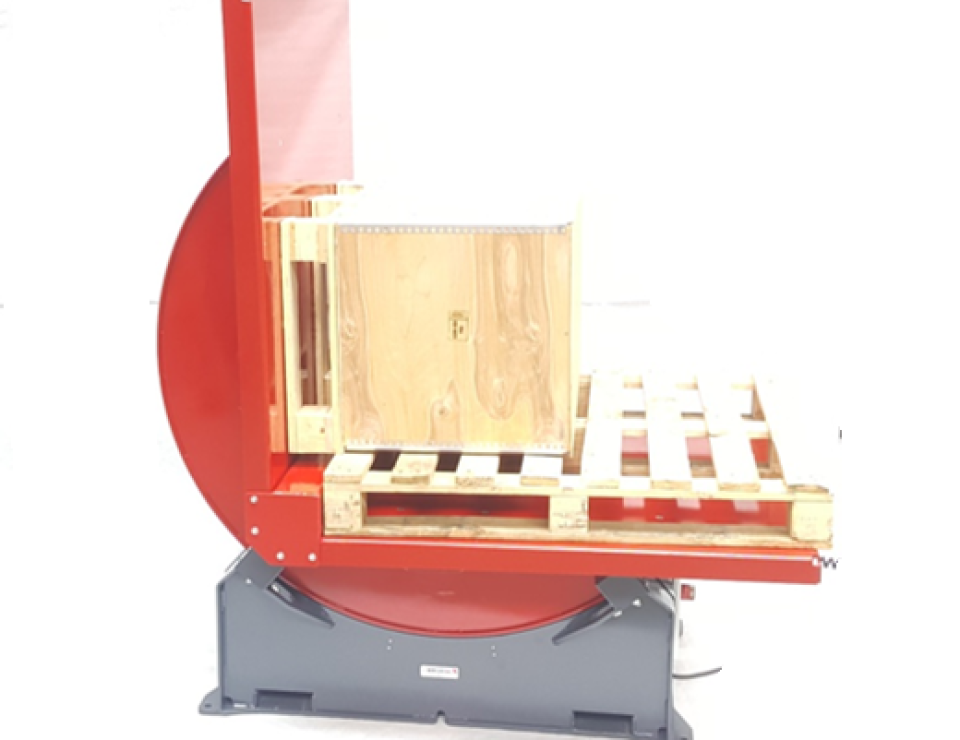

Basculeur retourneur de charge SEREMA

Qu'est-ce qu'un basculeur retourneur de charge ?

Les basculeurs retourneurs de charge 90° sont des appareils destinés à des industries variées devant basculer des pièces solides, rigides ou non, que ce soient des produits fabriqués, des produits approvisionnés ou des outillages.

Ainsi, le basculeur est couramment utilisé dans l'industrie manufacturière pour basculer des produits typiques : des palettes chargées, des caisses, des big bags, des fûts. Cet appareil y est aussi utilisé pour les opérations de maintenance sur des outillages de formage ou des moules. L'adaptabilité de ces basculeurs permet de répondre à beaucoup de problématiques courantes et ce, avec un coût maîtrisé.

On retrouve aussi ces basculeurs de charge dans les domaines du bâtiments et du BTP. Dimensionnellement adaptables, ils permettent la prise en charge et le basculement de pièces imposantes telles que les pièces préfabriquées en béton, hautes de plusieurs mètres, ou les moules de plusieurs tonnes lors des opérations d'entretien. Ces opérations requièrent des basculeurs retourneurs ayant un niveau de sécurité et de stabilité particulièrement important.

Les technologies de pointe et les laboratoires utilisent aussi ce basculeur de charge. Grâce à son haut niveau de fiabilité, il est, par exemple, particulièrement plébiscité pour les opérations de maintenance sur les aimants du CERN ou pour les opérations d'assemblage d'ensembles mécaniques complexes dans les technologies de pointe.

En règle générale, le basculeur retourneur de charge, particulièrement adaptable, répond à beaucoup de problématiques de basculement, simples ou complexes, dans les industries.

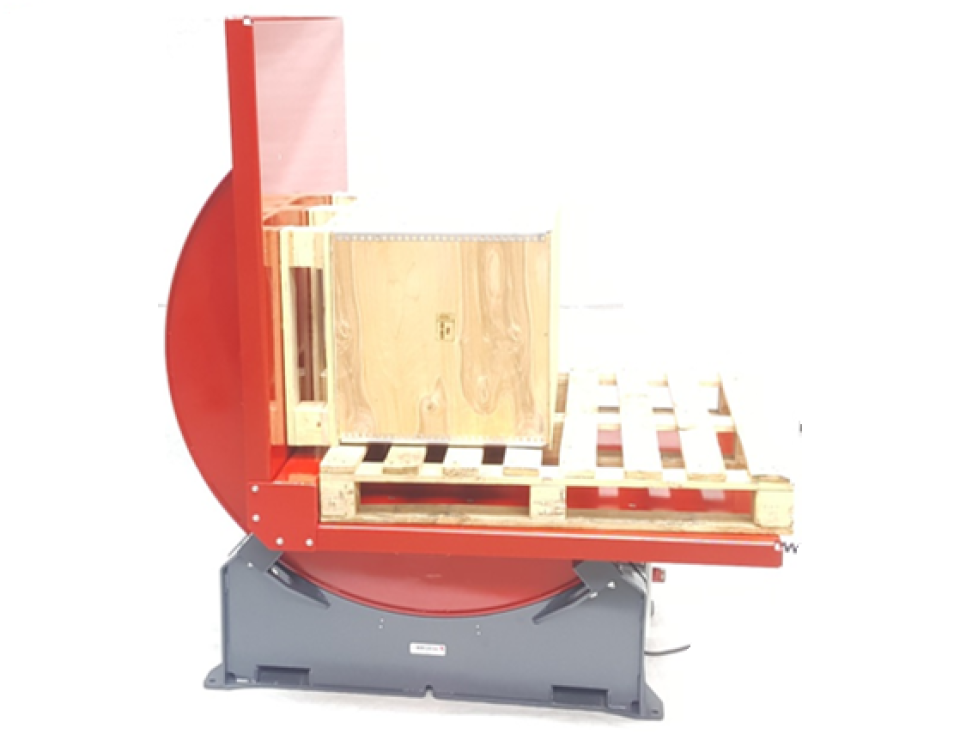

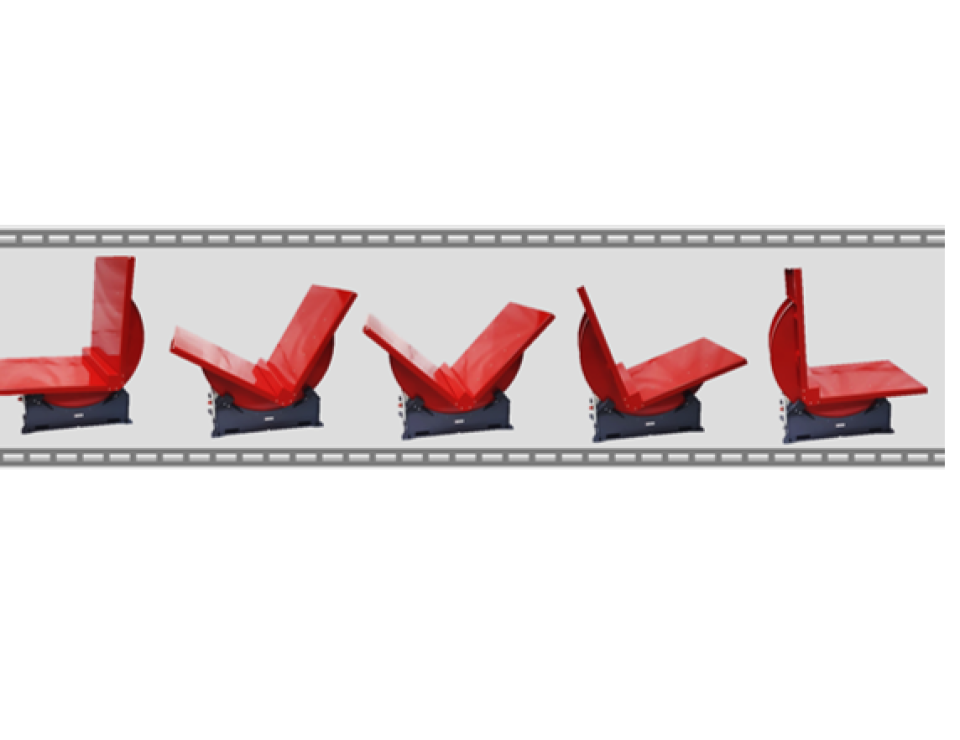

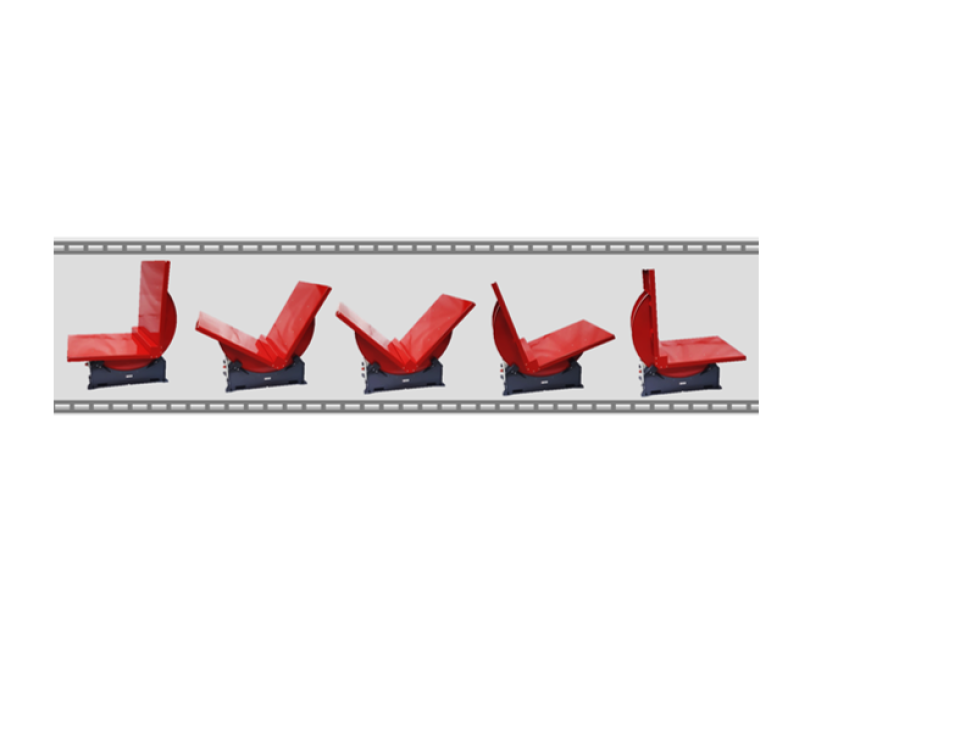

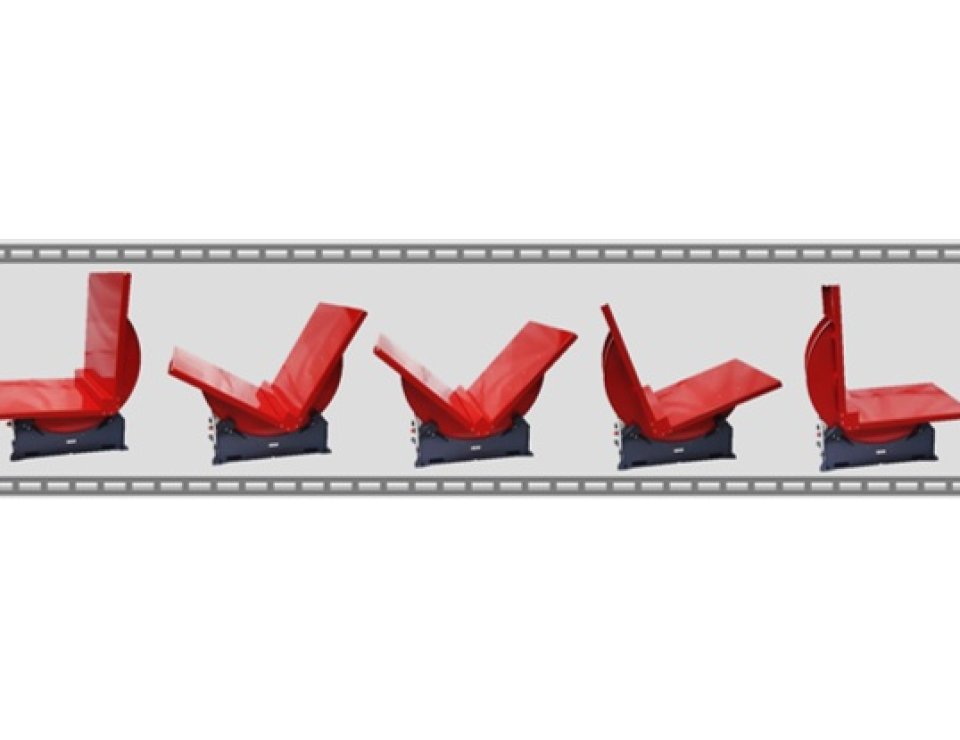

Basculeur de charge en mouvement SEREMA

Des basculeurs ergonomiques, rapides et souples

Ces basculeurs de charge 90° dits de type "C" exécutent les mouvements de basculement de charge en moins de 50 secondes.

Grâce à la variation de vitesse intégrée, les phases d'accélération et de décélération sont particulièrement douces et garantissent ainsi une grande sécurité pour le produit à basculer.

Avec leurs plans de dépose et de retrait produit surélevés, ces basculeurs sont particulièrement adaptés au chargement, déchargement par des engins de manutention comme le chariot élévateur ou le pont roulant. Cette hauteur est ajustée sur chaque basculeur en fonction de vos besoins spécifiques.

Par ailleurs, les plans de pose sont adaptés en usine pour chaque application : pour les cyclindres et bobines, pour les pièces nécessitant un bridage ou pour toutes pièces nécessitant une matière de contact spécifique (bois, PEHD, Inox, ...).

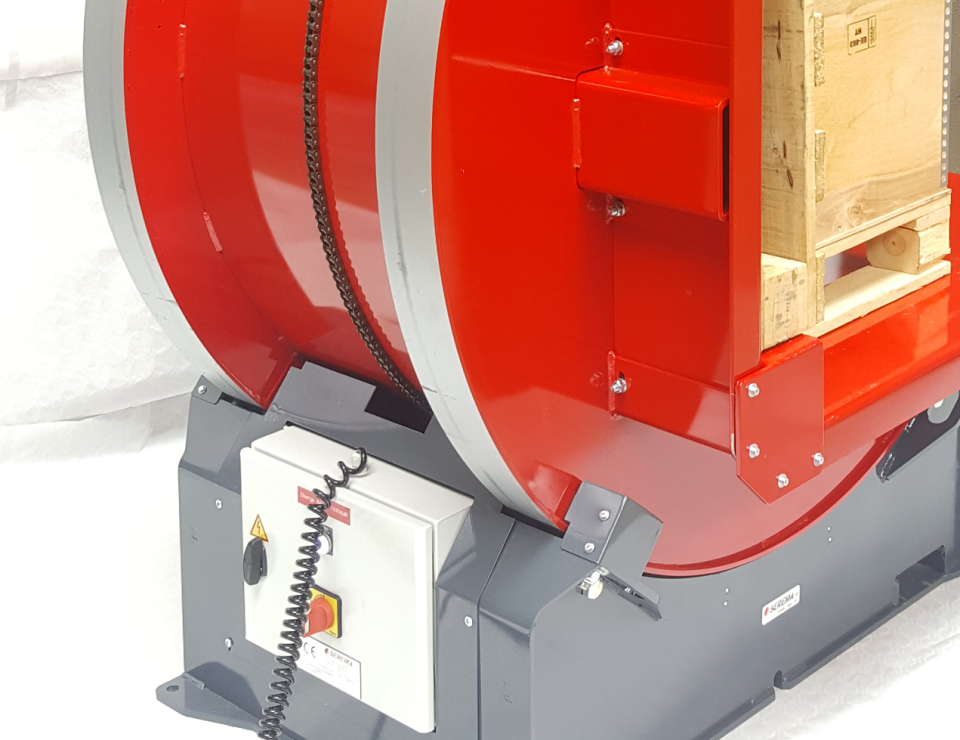

Basculeur Serema : Stabilité

Compacts et Configurables

Leur forme très condensée et leur axe de rotation centré donnent à ces basculeurs de charge une grande stabilité. Ceci confère à ces basculeurs de type "C" un autre avantage par rapport à toutes les autres gammes de basculeurs, c’est leur faible encombrement au sol.

Ces basculeurs sont également déplaçables facilement grâce à leur système de branchement plug and play et à leurs fourreaux de manutention pour chariot élévateur. Ils peuvent aussi être déplacés au pont roulant.

Enfin, pour basculer des pièces de grandes dimensions ou des poids plus importants, les basculeurs de charge 90° peuvent être couplés entre eux.







Options et accessoires

Options et accessoires

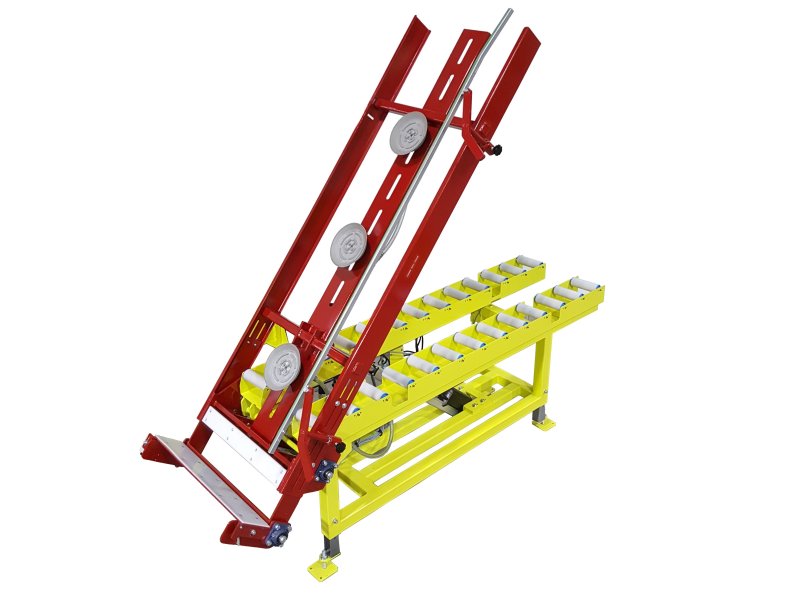

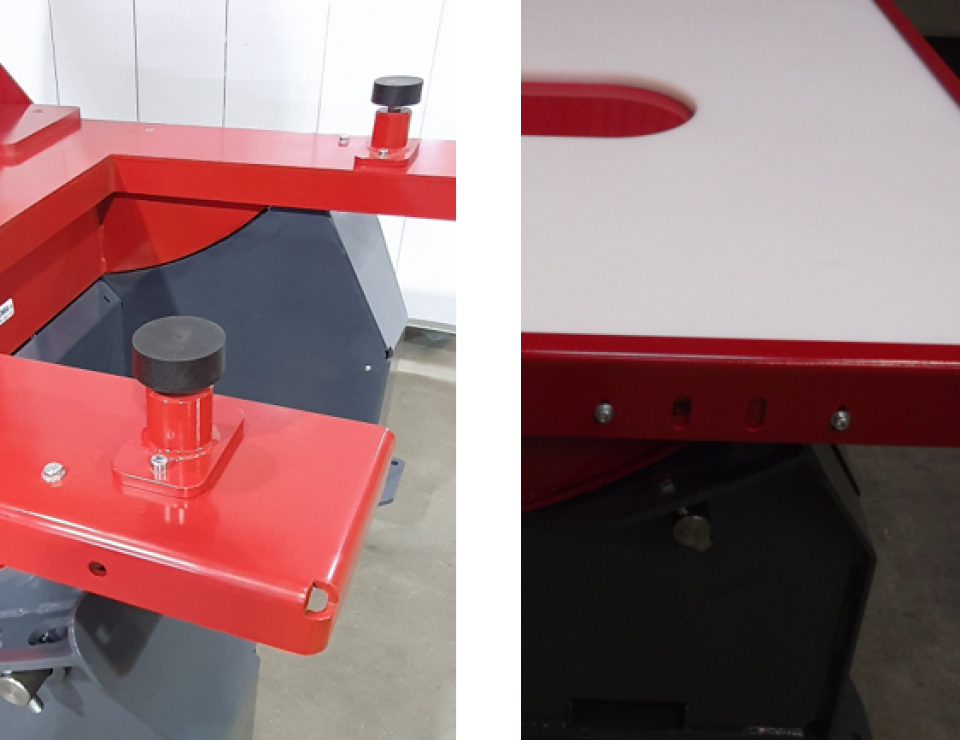

Exemples options basculeurs SEREMA

Un large choix d'options



En tant que fabricant, Serema développe continuellement de nouvelles options.

Ainsi, au-delà de cette liste non exhaustive, toute demande sera étudiée afin d'adapter le basculeur au besoin client.



Radiocommande
Supports spécifiques

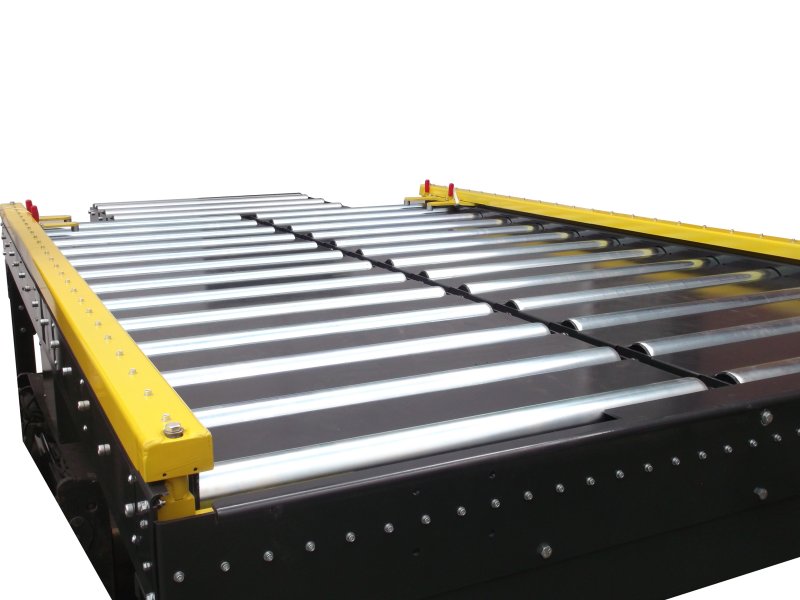

Convoyeurs embarqués (libres, électriques,...)
Empreintes pour outillage
Plan de pose spécifique (Bois, PEHD, Caoutchouc, inox,...)
Bridage de la charge (sangle, fixation mécanique,...)
Environnement extérieur
Interfaçage avec une ligne de production
Protection immatérielle
Fonctionnement automatisé
Atex
