Basculeur retourneur de moules

Les basculeurs retourneurs de moules sont destinés aux industries de l'injection, du formage et de la fabrication de pièces de toutes formes.

Il permettent la manipulation des moules dans les phases de maintenance, de mise en production ou à l'inverse de préparation au stockage.

Ils sont prévus pour accueillir des moules possédant ou non des outillages dépassants et pouvant peser jusqu'à 15 tonnes. Leurs tables et formes sont définies suivant chaque industrie afin de s'adapter à toutes les formes et dimensions de moules.

+ informations complémentaires

Descriptif Technique

Caractéristiques Description et fonctionnement Options et accessoires

Caractéristiques

Données générales

Critères	Données
Capacité standard	2 Tonnes
Capacité en option	De 300kg à 15 Tonnes
Temps de basculement	De 20 à 120 secondes suivant la CMU
Angle de basculement	De 0 à 90 °
Arrêts intermédiaires	Oui, dans toutes les positions
Dimensions des tables	Suivant besoins
Réserve pour outillage	Oui
Revêtement des tables	Acier peint en standard. Bois, PEHD, caoutchouc, en option
Supports de pose spécifiques	En option
Bridage des moules	En option
Chargement / déchargement des moules	Chariot élévateur, pont roulant, potence, ...

Données techniques

Critères	Données
Actionneur	Motoréducteur électrique freiné
Energie	Electrique 3 x 400Vac ou 3 x 230Vac ou 1 x 230Vac (<3T)
Puissance	Inférieure à 1500W pour le modèle 2 Tonnes
Type de pilotage	Par boite à boutons magnétique avec câble spiralé de 4m
Fonctionnement	Par appui maintenu en standard
Déplaçable	Oui, par chariot élévateur ou pont roulant. Transpalette pour les petits modèles.
Environnement	Intérieur. Extérieur en option
Atex	Non
Poids	800Kg pour le modèle 2 Tonnes

Description et fonctionnement

Des basculeurs conçus spécifiquement pour les moules

Les basculeurs retourneurs de moules ont été développés spécifiquement pour ce type de produit.

Leur forme particulière permet de prendre en charge des moules possédant des outillages dépassants en-dessous, sur le dessus ou sur le coté. Les tables de pose, ainsi ajourées, laissent un accès confortable et sécurisé pour les phases de maintenance sur ces outillages .

Les plateaux de pose sont dimensionnés suivant la plus grande taille de moule utilisé. Leur disposition permet un chargement et un déchargement aisé du moule sans risque de déterioration.

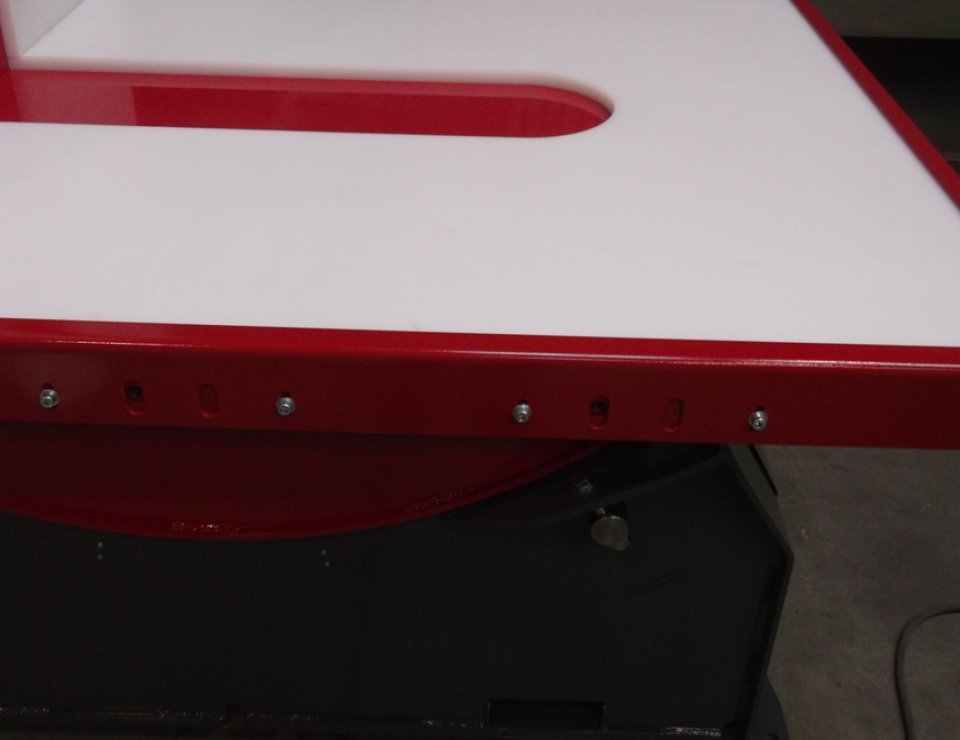

Suivant les préférences, ils peuvent être recouverts d'une plaque de polyuréthane haute densité afin d'écarter tout risque de rayure ou de choc.

Une utilisation simple, douce et efficace

Le basculeur retourneur de moule est doté d'une motorisation surdimensionnée permettant de gérer un basculement tout en douceur.

Les phases de mise en mouvement et d'arrêt sont particulièrement adaptées puisque l'ensemble est géré par variateur de vitesse et résistance de freinage intégrée.

Concernant le pilotage, ces appareils sont livrés en standard avec une boîte à boutons magnétique sur câble spiralé. Ce type de commande permet à l'opérateur de se positionner sur l'ensemble du périmètre du basculeur afin d'observer le moule durant toutes les phases de basculement.

Les ordres de basculement étant réalisés par appui maintenu, l'opérateur peut, à sa guise, incliner et maintenir le moule dans toutes les positions.

Les variateurs de vitesse équipant nos basculeurs contiennent les fonctions "STO" permettant un arrêt immédiat et sécurisé du basculeur en cas de besoin.

Des versions pour petits et grands moules

Suivant le type de produit fabriqué, les moules peuvent être de tailles et poids très variables.

Ainsi, SEREMA conçoit et commercialise des basculeurs de moules jusqu'à 15 Tonnes pour des dimensions jusqu'à 3m.

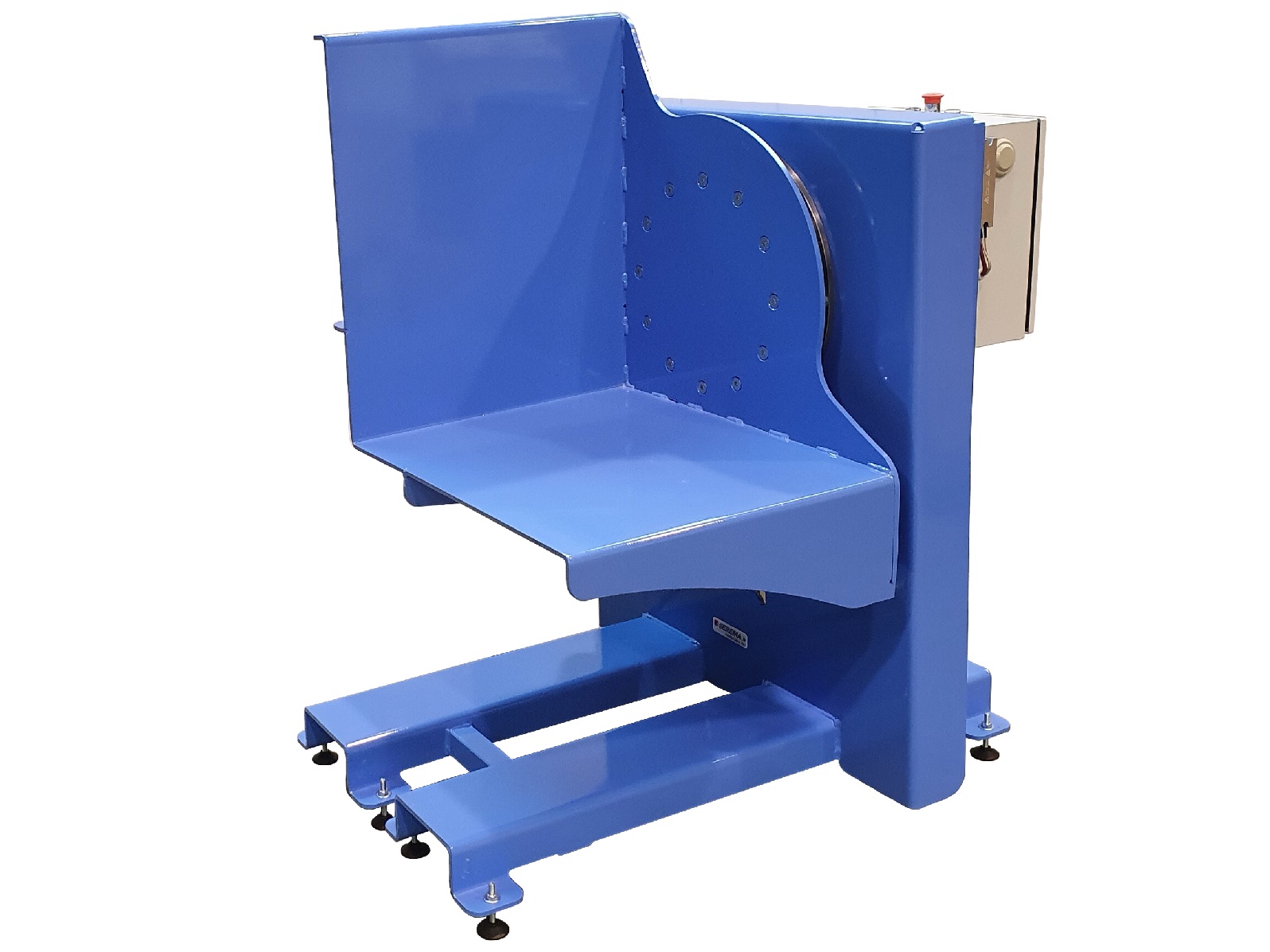

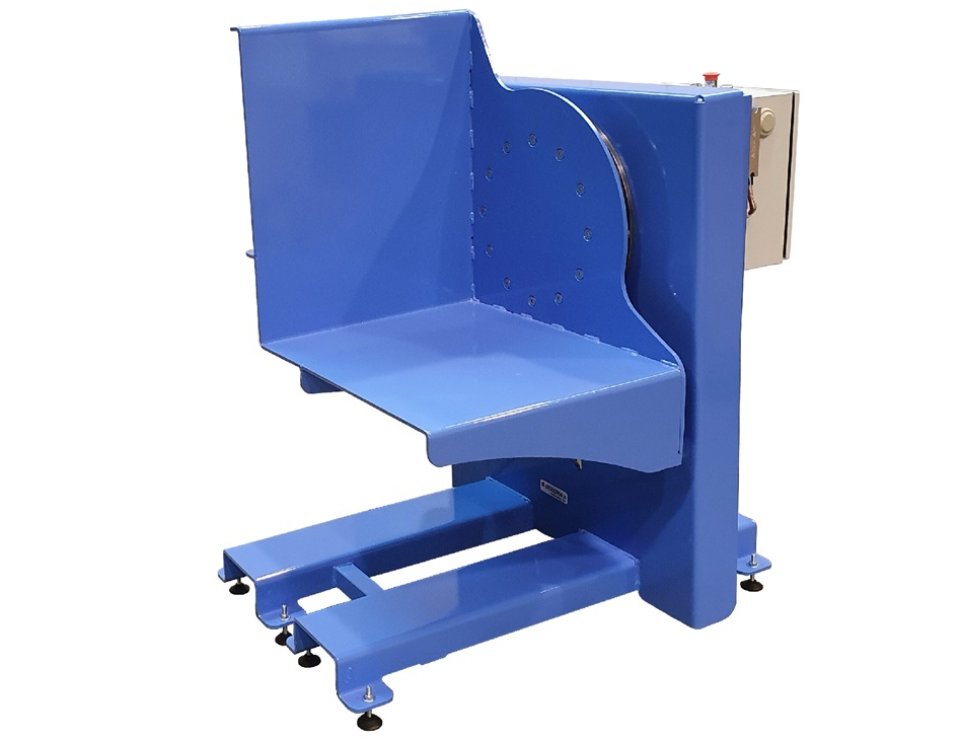

Pour les petits moules inférieurs à 400Kg, nous fabriquons d'autres versions de basculeurs dont l'encombrement est particulièrement réduit tout en concervant une hauteur de travail très confortable.

Ces petits basculeurs de moules sont personnalisables suivant la forme et la taille des moules et sont déplaçables avec un simple transpalette.

Coté alimentation, une simple prise de courant 230V à proximité suffit.

Le mouvement, là-aussi géré par variaton de vitesse, est très doux.
