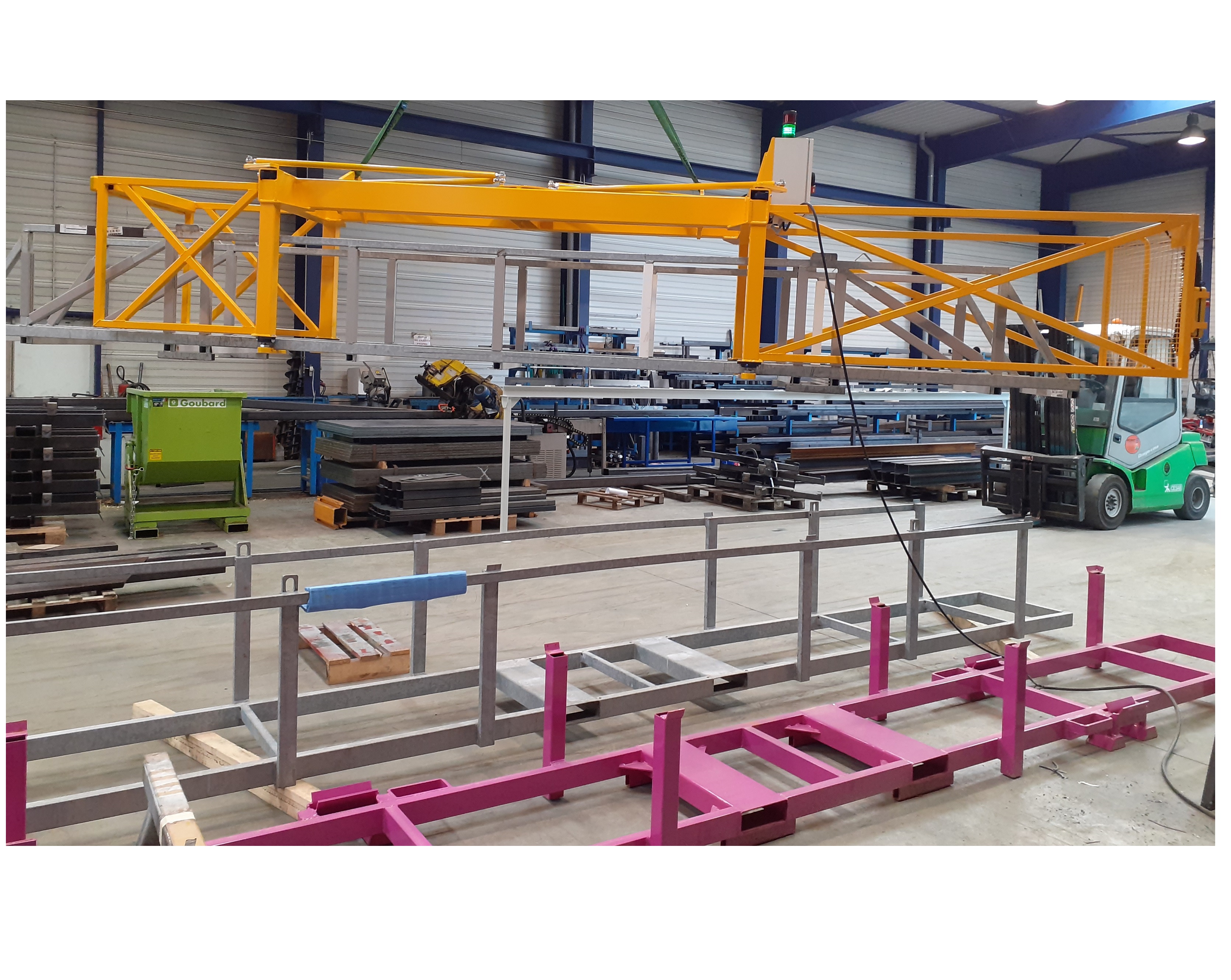

Manipulateur de rack

 Ce manipulateur de rack permet de déplacer, d'empiler et de dépiler en toute sécurité des cassettes (ou civières) de stockage de profilés type PVC, Aluminium, acier.

+ informations complémentaires

Descriptif Technique

Descriptif Technique

Caractéristiques

Caractéristiques

Données générales

Critères Données
Capacité de levage en standard 1500 Kg
Capacité en option Jusqu'à 2 Tonnes
Dimensions maxi des racks (cassettes) 6000 x 800 x 800 mm
Moyen de levage Pont roulant ou grue
Environnement Intérieur. Extérieur en option

Données techniques

Critères Données
Actionneurs Moteurs et vérins électriques
Alimentation 3 x 400Vca ou 3 x 230Vca
Puissance Inférieure à 500W
Type de pilotage Boite à boutons ergonomique ou radiocommande
Atex Sur demande
Description et fonctionnement

Description et fonctionnement

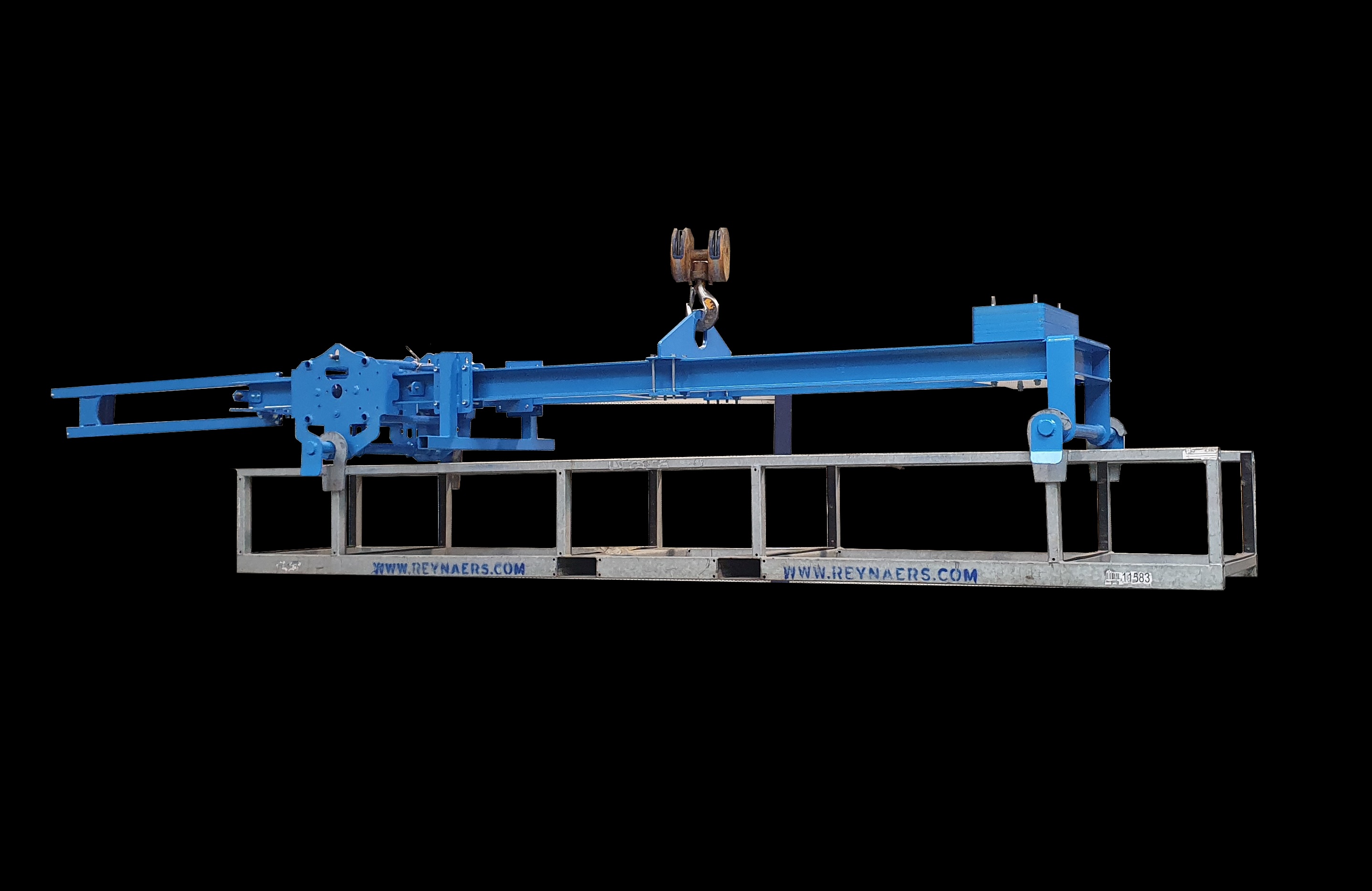

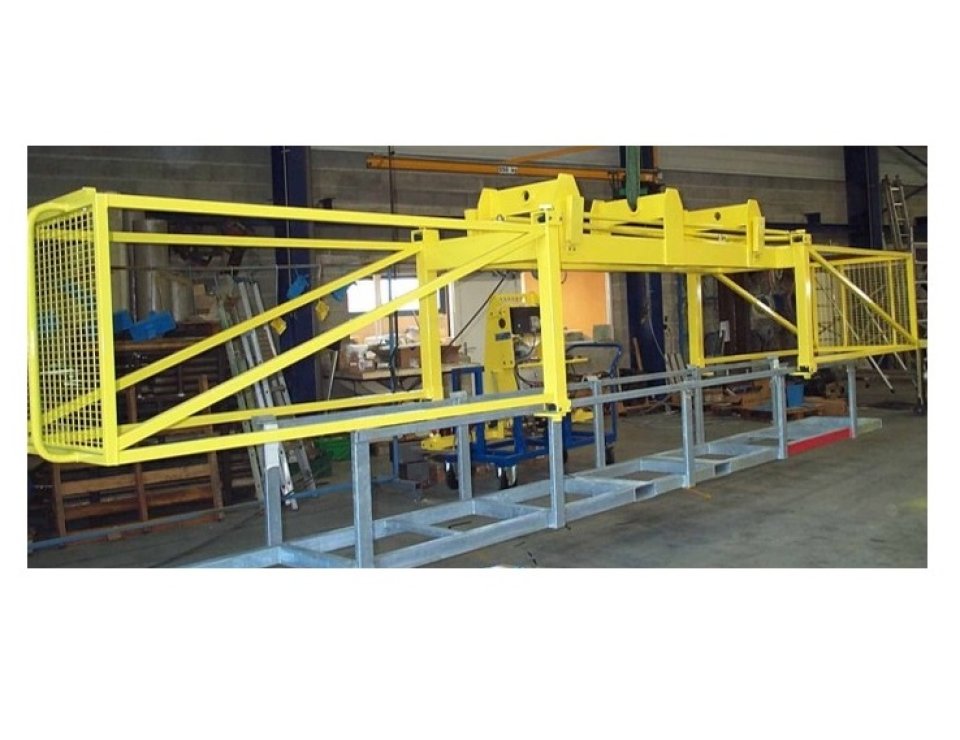

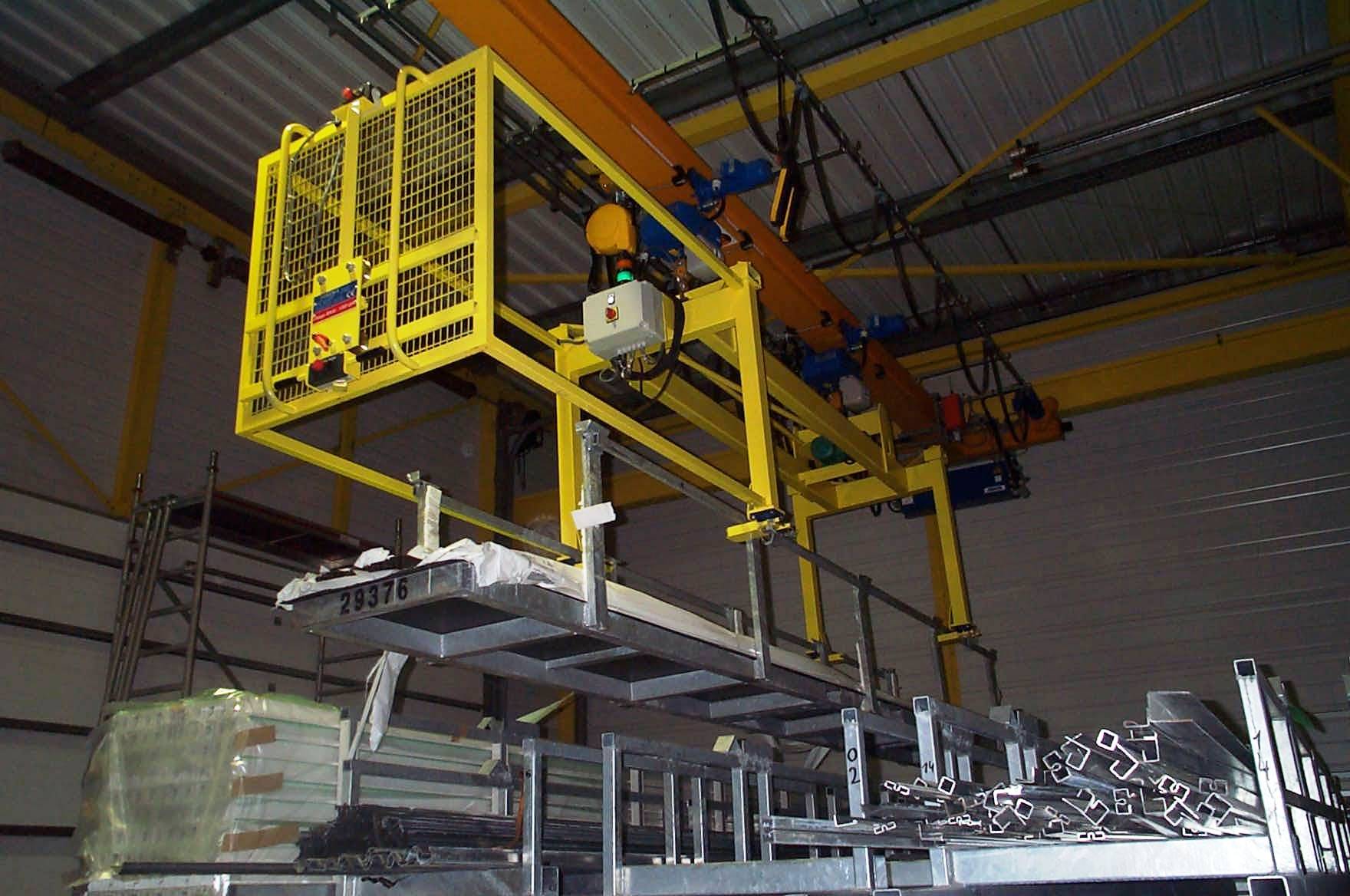

Manipulateur de rack et cassette manuel Serema

Un gain important en espace de stockage

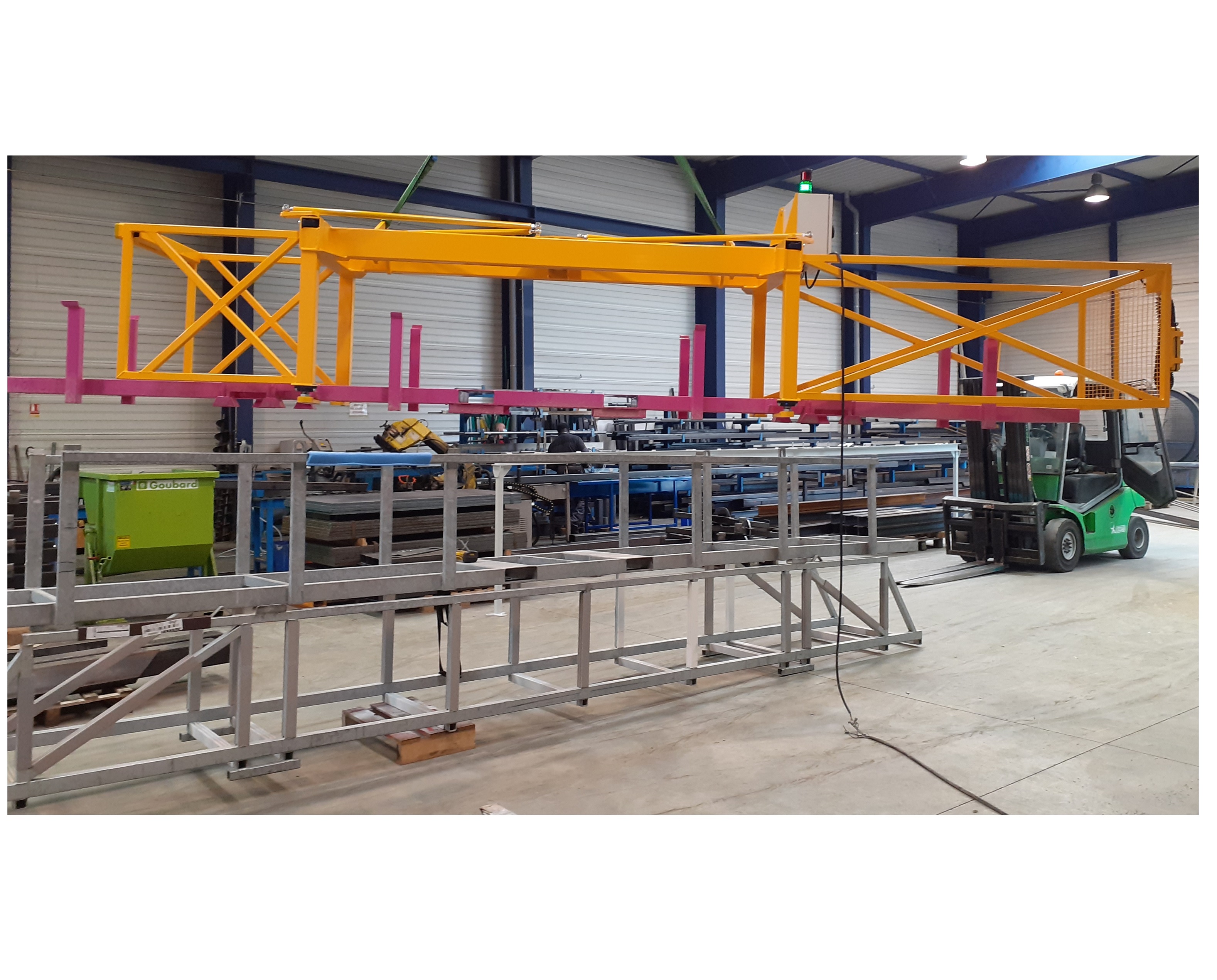

Spécialement conçu pour s’empiler à vide ou en charge les uns sur les autres, les racks sont très prisés pour optimiser l’entreposage des pièces oblongues telles que des tubes, des profilés, des planches, …

La difficulté de ce type de stockage est l'accessibilité pour les opérations de prise et de dépose souvent réalisées par élinguage. Il est alors nécessaire de laisser des espaces libres autour des piles de cassettes (rack) afin de pouvoir y accéder.

Ce manipulateur de rack permet de s'affranchir des espaces perdus autour des piles de cassettes et ainsi de gagner significativement en capacité de stockage.

En effet, avec ce manipulateur, les opérations de manipulation, de prise et de dépose sont réalisées par un seul opérateur positionné à une seule extrémité. Il n'est donc pas nécessaire de se déplacer autour du rack.

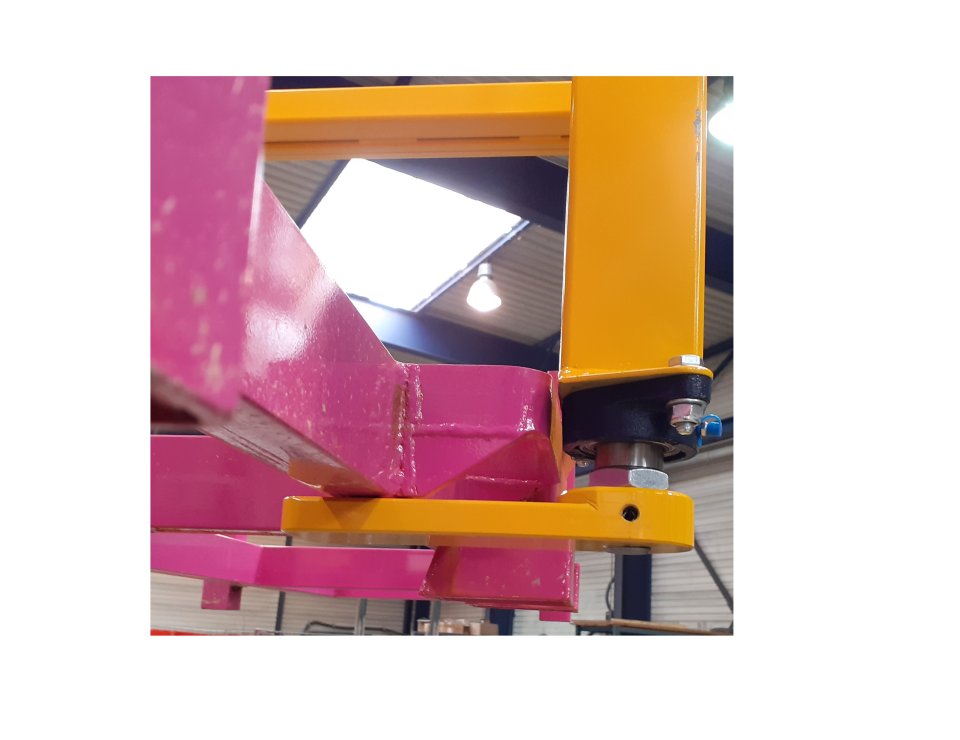

Doigt de maintien de la cassette Manipulateur de rack Serema

La prise et dépose des racks (cassettes) pilotées à distance

La préhension de la civière chargée ou vide se fait simplement en appuyant sur le bouton « prise » présent sur le boitier de commande déporté. Le motoréducteur entraîne alors les quatre doigts en rotation. Ils viennent se verrouiller sous les bras du support ou, suivant le modèle, directement sous la cassette. Le levage et le déplacement de la charge peuvent alors débuter en toute sécurité.

Le guidage du manipulateur de rack s'effectue simplement en le maintenant par une extrémité.

La dépose de la civière se fera aussi aisément en sens inverse.

Boitier de commande Manipulateur de rack Serema

Rapidité, ergonomie et sécurité

Tout a été spécialement conçu sur cet appareil pour protéger l’opérateur, tout en optimisant les temps de manipulation.

Le boitier de commande est déporté à l’avant du manipulateur de rack et relié par câble spiralé pour maintenir l’opérateur hors du champs des opérations pendant la prise et la dépose des civières.

Des panneaux grillagés couvrent en totalité les deux extrémités latérales, avant et arrière :

  • Pour s’opposer à tout accès de l'opérateur à la cassettes en cours manutention
  • Pour éviter le glissement de profilés en cas de mauvaise manipulation

Les opérations de dépose du rack sont sécurisés par un ingénieux système de limitation de couple. Si la cassette n'est pas parfaitement posée, l'opération de retrait des doigts de maintien sera automatiquement interdite.

Coté indications, le manipulateur est doté d'une colonne lumineuse indiquant la position des doigts (ouverts ou fermés).

Coté praticité, ce manipulateur de rack peut être simplement déposé au sol afin de libérer le moyen de levage pour d'autres opérations.

Options et accessoires

Options et accessoires

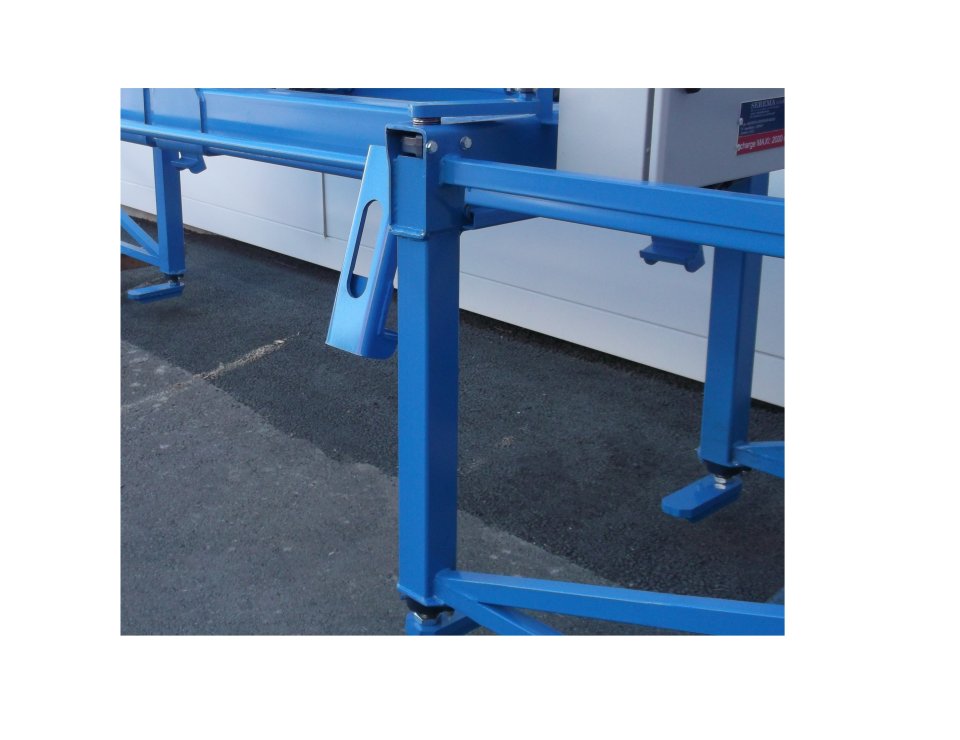

Options manipulateur de rack Serema

Toutes les options sont possibles

En tant que fabricant, Serema modifie ses appareils à volonté.

Ce manipulateur de rack peut donc être totalement adapté suivant les besoins. Voici quelques exemples d'options ou modifications courantes :

Dimensions des racks (cassettes)
Nombre de points de suspension
Capacité
Dimensions
Systèmes de préhension complémentaires
