Palonnier à ventouses autonome avec basculement de précision

Fabrication et livraison d'un palonnier à ventouses autonome et basculant pour l'industrie aéronautique.

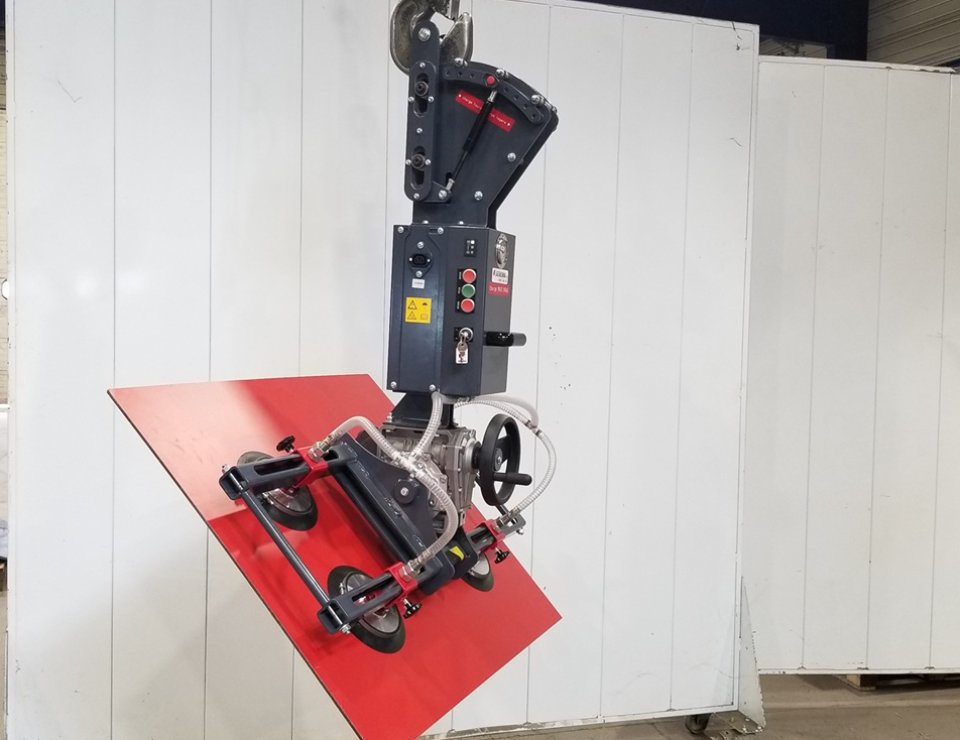

Palonnier a ventouses autonome basculant SEREMA

Ergonomie et Sécurité

Ce palonnier à ventouses permet la saisie et la manipulation de pièces aéronautiques de 90Kg en phase de montage.

Ces pièces, pouvant atteindre 2 mètres de longueur, peuvent être planes ou galbées. Le but est de positionner précisément ces pièces tout en garantissant la fiabilité et la sécurité.

Ainsi, ce palonnier à ventouses a su répondre à toutes ces problématiques.

Doté d'une centrale à génération de vide autonome extrêmement compacte, il ne possède aucun câble apparent. Placé sous un pont roulant ou une potence, il peut manipuler les pièces dans toutes les directions sans la moindre contrainte.

Equipé de quatre ventouses en nitrile et réglables, le palonnier s'adapte à toutes formes et tailles de pièces.

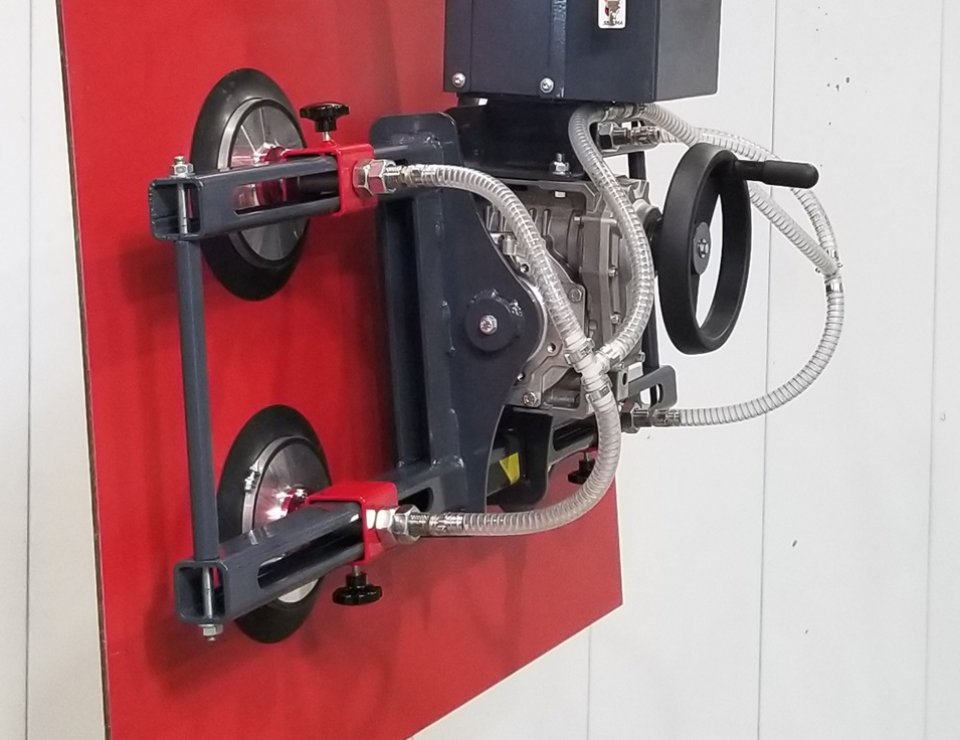

Basculement manuel sur palonnier à ventouses SEREMA

Basculement précis du produit

Le système de basculement manuel équipant ce palonier à ventouses permet un ajustement angulaire très précis du produit.

Généré par la rotation manuelle d'une manivelle, le basculement, de 90°, est alors transmis au chassis ventouses par l'intermédiaire d'un réducteur industriel.

Le positionnement peut alors être réglé au 1/10 de degrés.

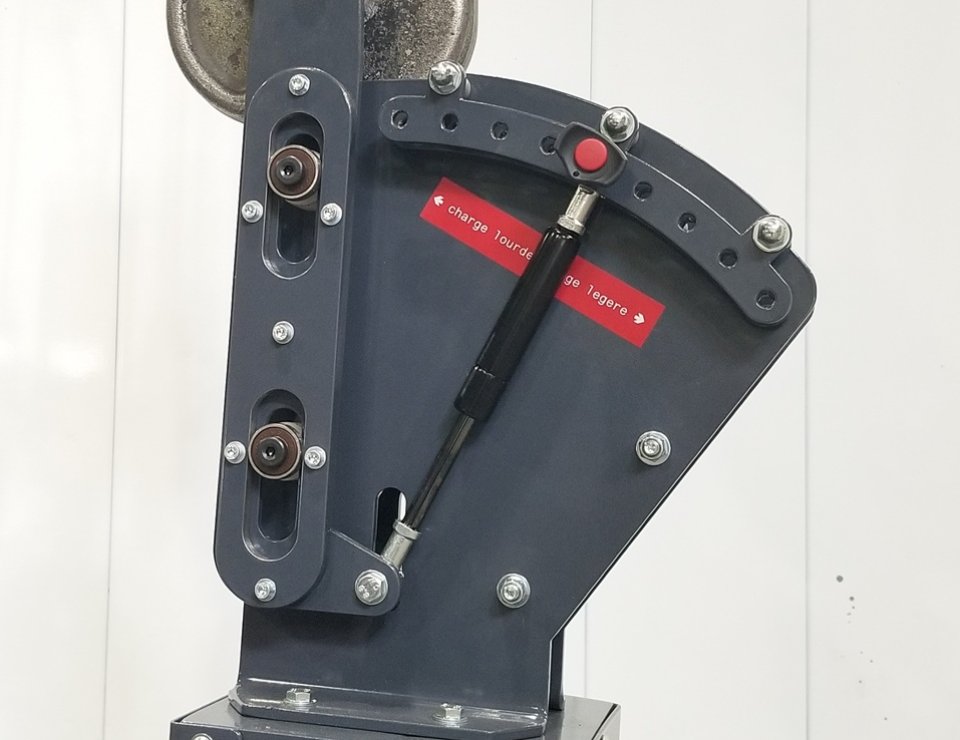

Palonnier à ventouses réglable en hauteur SEREMA

Position verticale ajustable

Particularité de ce palonnier : sa position verticale est ajustable afin de positionner le produit précisément et sans effort.

Grâce à un ingénieux système de compensation, l'utilisateur peut ajuster à sa guise la position finale de la pièce et ce, au millimètre près.

Les appuis à répétition sur les boutons "montée" et "descente" des ponts roulants ne sont plus nécessaires pour ajuster la position.

Ce système génère un gain de temps et d'ergonomie importants pour l'utilisateur.

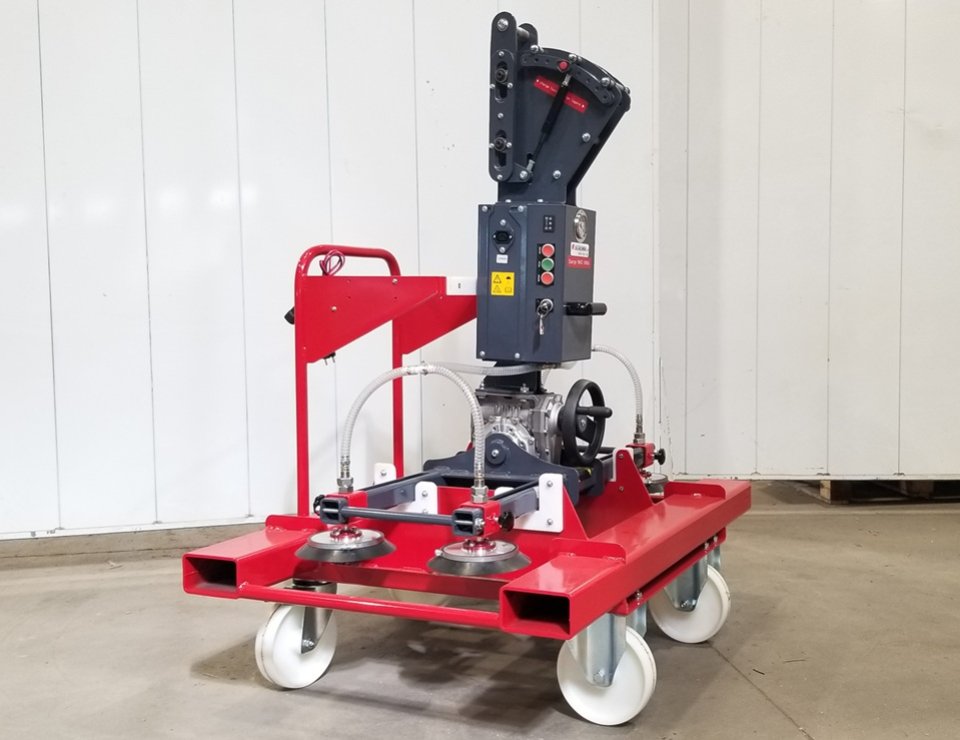

Palonnier a ventouses autonome basculant sur chariot de stockage SEREMA

Chariot de stockage inclus

Ce palonnier à ventouses est fourni, en option, avec son chariot de stockage.

Ce chariot permet de libérer les moyens de levage (pont roulant, potence) lorsque le palonnier n'est pas utilisé.

Ce système permet également de garantir la sécurité du palonnier et plus particulièrement de ses ventouses.

Grâce à ses grandes roues directices, le chariot est mobile dans toutes les directions. Il est aussi équipé de fourreaux, ce qui permet de le déplacer avec un chariot élévateur ou un gerbeur.

Ce chariot regroupe des éventuels accessoires du palonnier, y compris le chargeur qui permet de charger ses batteries.
