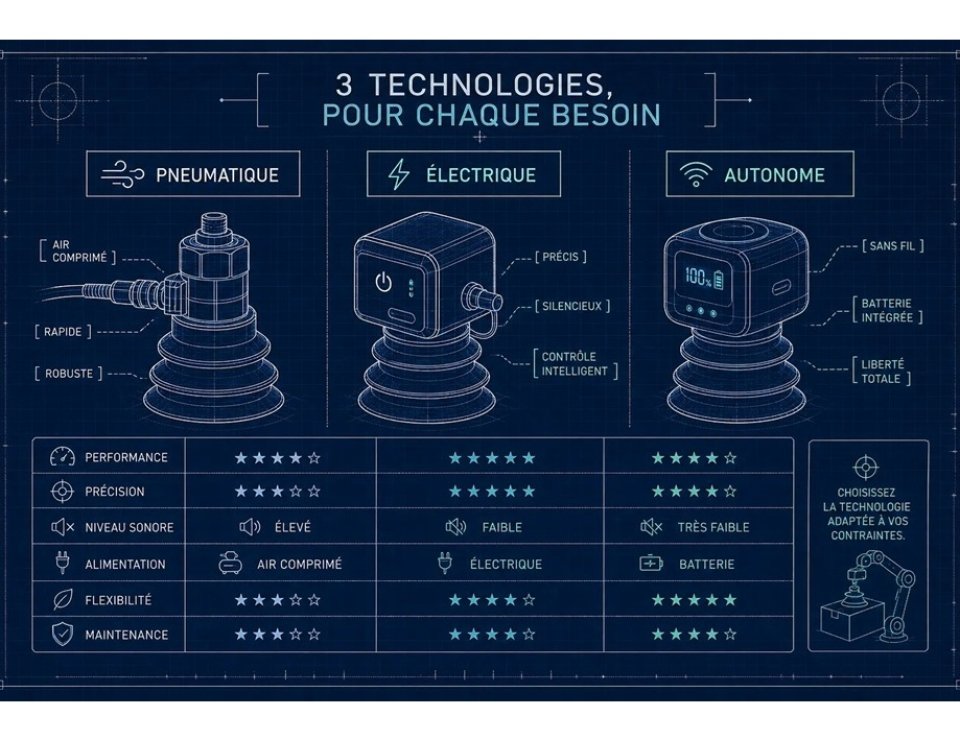

Comparatif des technologies de ventouse industrielle

Le principe physique est simple : une pompe ou un éjecteur venturi crée une dépression à l'intérieur de la ventouse. La pression atmosphérique extérieure, environ 101 325 Pa au niveau de la mer, pousse alors la pièce contre la lèvre. C'est ce différentiel de pression qui génère la force d'adhérence. En usage industriel courant, la dépression de travail atteint typiquement −0,6 à −0,8 bar par rapport à l'atmosphère, soit un différentiel de pression de 60 à 80 kPa.

Cette dépression peut être produite par trois moyens : un éjecteur venturi alimenté en air comprimé, une pompe à vide électrique, ou une pompe embarquée avec une ou plusieurs batteries. Dans les deux premiers cas, le système est filaire ; dans le troisième, il fonctionne sans raccordement au réseau. La force de préhension dépend de deux variables sur lesquelles on peut agir directement : la surface effective de contact et le niveau de vide atteint.

Avantages concrets face aux solutions mécaniques

Là où une pince marque, serre ou nécessite un point d'appui spécifique, la ventouse répartit la pression sur toute la surface de contact. C'est déterminant pour les pièces en tôle fine, en verre, en panneaux de bois ou en matériaux composites sensibles. La préhension est rapide, le lâcher est instantané, et la pièce n'est soumise à aucun effort ponctuel.

Les limites existent et méritent d'être nommées clairement. Les surfaces très poreuses, comme le béton grossier, entraînent des fuites qui compromettent la tenue au vide. Les pièces portées à plus de 80 °C dégradent rapidement les lèvres en caoutchouc standard. Tout environnement avec des fuites d'air permanentes rend par ailleurs le maintien de la dépression énergivore, voire impossible sans débit de compensation suffisant.

Chaque technologie répond à une contrainte d'exploitation différente. Choisir entre les trois revient à examiner trois questions clés. De quelle source d'énergie dispose-t-on sur le poste ? Quel niveau de contrôle la ligne exige-t-elle ? La pièce doit-elle être déplacée hors du réseau ? Une fois ces points clarifiés, la technologie s'impose souvent d'elle-même.

Systèmes pneumatiques : puissance et réactivité

Le système pneumatique utilise l'air comprimé du réseau, généralement fourni à 6 bar, pour alimenter un éjecteur venturi. La dépression est régulée par un distributeur. C'est une technologie très répandue en atelier industriel pour une raison simple : le coût d'équipement est maîtrisé, la robustesse est éprouvée, et le débit disponible permet de compenser les fuites sur les surfaces légèrement poreuses.

La contrainte principale est structurelle : sans réseau d'air comprimé, pas de préhension. Une coupure d'alimentation est une coupure à moyen terme de la force de maintien. Sur les lignes à haute cadence, il faut aussi dimensionner le débit correctement pour éviter que le vide ne se régénère trop lentement entre deux cycles.

Systèmes électriques : contrôle et polyvalence

La pompe à vide électrique intégrée permet un contrôle précis du niveau de dépression. On peut fixer un seuil, déclencher une alarme si le vide chute, et tracer chaque cycle. C'est l'approche privilégiée pour les intégrations robotiques et les lignes automatisées où la traçabilité et la répétabilité sont des exigences de production.

Le coût d'achat est généralement plus élevé qu'un système pneumatique de capacité comparable. L'alimentation électrique reste indispensable, ce qui limite la mobilité. En revanche, l'absence de consommation permanente d'air comprimé tend à réduire le coût d'exploitation sur la durée, notamment sur les postes où le vide doit être maintenu longtemps entre deux cycles.

Systèmes autonomes : la liberté de mouvement

Le palonnier autonome embarque ses batteries avec une ou plusieurs pompes intégrées ainsi que l'électronique de régulation. Aucun câble, aucun tuyau. C'est la solution adaptée aux zones sans réseau accessible, aux chantiers, aux appareils mobiles, ou aux configurations où le palonnier doit se déplacer sur une large zone sans infrastructure fixe.

Les systèmes autonomes du marché atteignent aujourd'hui des capacités de charge significatives : jusqu'à 5 tonnes en gamme standard, et jusqu'à 10 tonnes sur des conceptions adaptées. L'autonomie reste la variable à surveiller. Selon le cycle de travail, la durée entre deux recharges doit être intégrée dans la définition des systèmes de stockage d'énergie (batteries). La capacité de charge est souvent inférieure à ce que permettent les systèmes filaires de taille équivalente.

Vous hésitez entre pneumatique, électrique et autonome ?
Décrivez-nous votre application : nous vous orientons vers la technologie adaptée.

La ventouse industrielle la mieux dimensionnée sur le papier peut échouer si son matériau n'est pas adapté à la surface. Inversement, un matériau parfait monté sur une forme inadaptée produit des fuites ou des marquages. Ces deux critères se choisissent ensemble, à partir de la pièce réelle et de ses contraintes effectives.

NBR, silicone et mousse : les règles de choix par surface

Le NBR (caoutchouc nitrile) est le matériau de référence pour l'usage industriel général. Sa résistance aux huiles et aux hydrocarbures le rend indispensable sur les pièces métalliques huilées, en sortie d'usinage ou de trempe. Il offre une bonne tenue mécanique et un niveau de vide stable sur les surfaces lisses et imperméables.

Le silicone prend le relais dès que la température dépasse la plage du NBR ou que le contact alimentaire est requis. Il supporte les surfaces délicates sans les marquer et reste performant sur une plage thermique bien plus large. Sa faiblesse : il résiste moins bien aux huiles. Sur une pièce huilée à haute température, un matériau hybride ou une conception sur-mesure s'impose, car aucun matériau standard ne couvre les deux contraintes simultanément.

La mousse, notamment la mousse silicone, obéit à une logique différente des élastomères compacts. Sa compressibilité lui permet de compenser les défauts de planéité et de sceller sur les surfaces rugueuses, texturées ou légèrement poreuses : carton, MDF, béton structuré, plastiques gaufrés. Contrepartie inévitable : les micro-fuites sont inhérentes à ce type de surface, et le circuit de vide doit être dimensionné avec un débit nettement supérieur à ce qu'exigerait un caoutchouc compact.

Formes de ventouses selon la géométrie de la pièce

La forme ronde plate ou parallélépipédique convient aux surfaces planes et lisses : tôle, verre, plastique lisse, panneau de bois. Elle offre la surface de contact maximale pour un diamètre donné, ce qui maximise la force d'accrochage. La forme souffletée est conçue pour les pièces fragiles et les surfaces non planes ou à hauteurs variables : le soufflet amortit la prise, distribue l'effort et s'adapte aux légères variations de géométrie.

La forme ovale est particulièrement efficace sur les surfaces rugueuses ou en bas-relief, comme le carrelage structuré ou le bois lamellé. Sa géométrie allongée augmente la longueur de lèvre en contact avec la surface, ce qui améliore l'étanchéité sur des matériaux irréguliers. Le choix de la forme est donc indissociable du choix du matériau : une ventouse ovale en mousse sur béton structuré n'obéit pas aux mêmes règles qu'une ventouse ronde plate en NBR sur tôle d'acier.

Le dimensionnement commence par la formule de base. La force d'accrochage F d'une ventouse ronde se calcule ainsi : F = Δp × S, avec S = π × d² / 4, où d est le diamètre en mètres et Δp la dépression en pascals. Pour une ventouse de 100 mm de diamètre soumise à une dépression de 50 000 Pa, la surface est de 0,00785 m² et la force de vide atteint environ 393 N. Si la pièce pèse 2 kg, le poids représente 19,6 N supplémentaires à compenser, portant la force minimale requise à environ 413 N, répartis sur le ou les points de contact.

Coefficient de sécurité et cadence : ne pas sous-dimensionner

En usage industriel, un coefficient de sécurité d'au moins 2 est la règle pour les applications horizontales, et souvent insuffisant à cadence élevée ou pour les applications non horizontales. Les vibrations de la ligne, les accélérations lors des déplacements, les légères fuites dues à l'usure de la lèvre et les variations de pression du réseau réduisent tous la force effective. Sur une ligne rapide, sur les applications non horizontales ou à forte dynamique, on applique couramment un coefficient supérieur voire très supérieur.

Le débit de vide requis est une variable distincte du niveau de dépression. Sur une surface parfaitement lisse, un faible débit suffit à maintenir la dépression. Sur une surface en mousse ou légèrement poreuse, le générateur de vide doit compenser des fuites en continu. Lorsque plusieurs ventouses sont montées sur un palonnier, la charge se répartit entre elles, mais le débit cumulé requis peut devenir le facteur limitant du système, avant même la force totale d'accrochage.

Applications sectorielles : ventouse industrielle et réalités terrain

La théorie se confronte toujours à la réalité de la pièce. En métallurgie et mécanique, on manipule des tôles huilées, des moules d'injection ou des pièces forgées de plusieurs tonnes avec des palonniers multi-ventouses en NBR. Le défi est moins le niveau de vide que la répartition de charge sur des pièces dont la géométrie varie d'une référence à l'autre.

Dans l'industrie du bois et des panneaux, le MDF et le contreplaqué absorbent de l'air. Les ventouses en mousse avec débit élevé sont la norme, et la cadence impose souvent un circuit de vide surdimensionné pour garantir la régénération entre deux cycles. En construction, les surfaces très rugueuses du béton ou du parpaing exigent des lèvres renforcées et des formes ovales ou rectangulaires ou adaptées spécifiquement au matériau. La manutention de grands sacs en vrac représente un cas à part : la bâche souple se déforme sous la préhension, et la solution doit intégrer cette variabilité de forme dès la conception.

Palonniers à ventouses Serema : quand le standard ne suffit pas

Les palonniers à ventouses Serema couvrent les trois technologies, pneumatique, électrique et autonome, avec des capacités certifiées CE pour le marché européen et conformes aux exigences UL pour les marchés nord-américains. La gamme standard répond à la majorité des applications courantes. Une étude sur-mesure mérite d'être envisagée dès que la géométrie de la pièce est atypique, que l'environnement est classé ATEX, que la cadence est élevée ou que les contraintes thermiques ou techniques dépassent les plages du standard, chaque situation demandant une évaluation technique et économique au cas par cas.

Passer au sur-mesure n'est pas une question de budget : c'est une question de pertinence technique. Un palonnier standard mal adapté coûte en temps de cycle, en casse pièce et en maintenance. Un palonnier conçu sur cahier des charges précis s'amortit rapidement. Contactez notre équipe pour affiner votre cahier des charges : nous vous indiquerons rapidement si votre application relève d'un produit de gamme ou d'une conception dédiée.

Besoin de vérifier votre dimensionnement ?
Envoyez-nous le poids et les dimensions de votre pièce.

Un palonnier à ventouses bien entretenu dure longtemps. Les points de contrôle sont peu nombreux et rapides à exécuter : état de la lèvre (fissures, durcissement, usure), étanchéité du circuit de vide, état des filtres. Un contrôle visuel à chaque prise de poste et une inspection mensuelle plus complète constituent le socle minimal. Le remplacement des lèvres est généralement planifié tous les 1 à 5 ans en usage intensif, mais cette périodicité doit être adaptée à la criticité de l'application et à l'intensité réelle du cycle. La dégradation de la lèvre est le premier mode de défaillance en exploitation, devant les fuites de circuit et l'encrassement ou l'usure des générateurs de vide.

Certifications CE, UL et ATEX : les exigences à ne pas ignorer

Tout palonnier à ventouses mis en service en Europe doit répondre à la directive Machines 2006/42/CE et porter le marquage CE. Les normes harmonisées de référence incluent l'EN ISO 12100 pour l'analyse de risques, l'EN 13155 pour les accessoires de levage, et selon la configuration, l'EN ISO 13849-1 pour les fonctions de sécurité des systèmes de commande. Pour les exportations vers l'Amérique du Nord, la certification UL est nécessaire, et les palonniers Serema y répondent sur demande.

En environnement ATEX, la directive 2014/34/UE s'applique. En industrie agroalimentaire, les poussières combustibles de farine, sucre, amidon ou poudre de lait définissent la zone : zone 20 si le nuage de poussière est présent en permanence, zone 21 s'il apparaît occasionnellement en fonctionnement normal, zone 22 s'il n'est présent que brièvement et exceptionnellement. Le choix de la technologie influe directement sur la démarche de conformité ATEX : dans certains scénarios, un système pneumatique peut s'avérer plus simple à certifier qu'un système électrique standard, notamment parce que l'absence de sources d'étincelles électriques réduit certains risques d'ignition. Cela dit, même les systèmes pneumatiques peuvent présenter des risques spécifiques (frottements, particules, composants non conformes), et chaque installation doit faire l'objet d'une évaluation ATEX détaillée. L'employeur reste responsable de la classification des zones dans son installation.

Choisir une technologie de préhension par aspiration repose sur trois décisions successives, mais elles ne doivent pas être traitées dans un ordre rigide : elles s'alimentent mutuellement. La technologie, pneumatique si le réseau d'air comprimé est disponible et la cadence élevée, électrique si le contrôle et la traçabilité priment, autonome si la mobilité est contrainte, conditionne les possibilités de régulation. Le matériau et la forme se choisissent toujours à partir de la surface réelle : NBR pour les pièces huilées, silicone pour les températures élevées ou le contact alimentaire, mousse pour les surfaces rugueuses et poreuses. Le dimensionnement, enfin, prend la formule F = Δp × S comme point de départ et applique un coefficient de sécurité d'au moins 2 en conditions réelles, souvent davantage sur les lignes rapides ou non horizontales.

La distinction entre solution standard et solution sur-mesure n'est pas une question de taille d'entreprise ou de volume de commande. C'est une question de pertinence technique face aux contraintes réelles du poste. Chez Serema, nous construisons des palonniers à ventouses industrielles depuis 1989 et nous avons appris que les applications les plus courantes cachent souvent des contraintes spécifiques que seul un cahier des charges précis permet de traiter correctement.

Pour toute question sur le choix d'une ventouse industrielle adaptée à votre ligne, contactez notre équipe technique : nous vous indiquons dès les premières informations si votre application relève d'un produit de notre gamme ou d'une conception dédiée.
